Noche de luz evolucionado (5 / 8 paso)

Paso 5: Diagrama de Fritzing

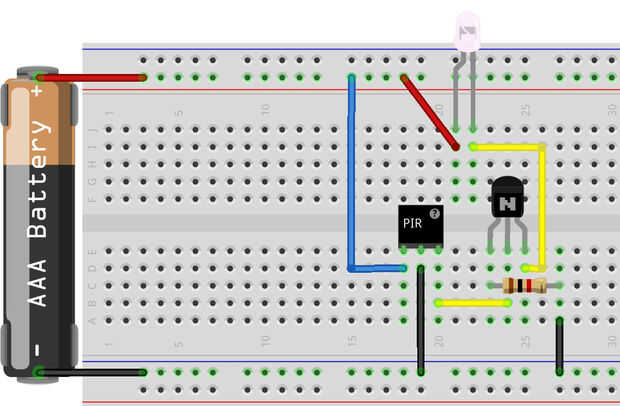

Ésta es la disposición de protoboard para la configuración 2, pero tendrás que usar tu imaginación para algunos de los componentes (no pude encontrar las adecuadas en Fritzing). En primer lugar, pretende la batería es un A23 en lugar de AAA. En segundo lugar, imaginar el solo LED se muestra realmente la pantalla del panel de 3 x 3 que estamos utilizando. En tercer lugar, la pequeña casilla PIR es realmente el sensor de PIR. Configuración 2 es el mejor circuito para este proyecto.
