Paso 7: Instalación del Sensor y LED del Panel

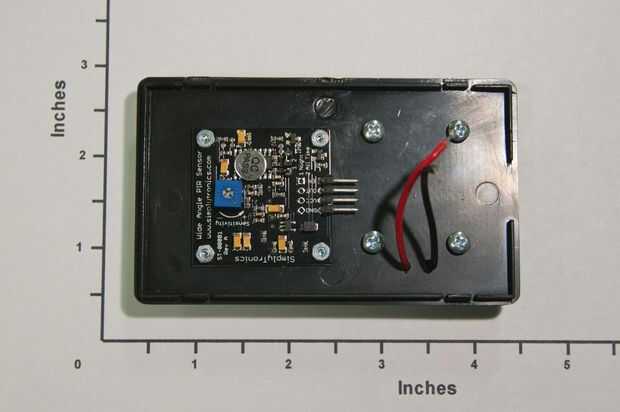

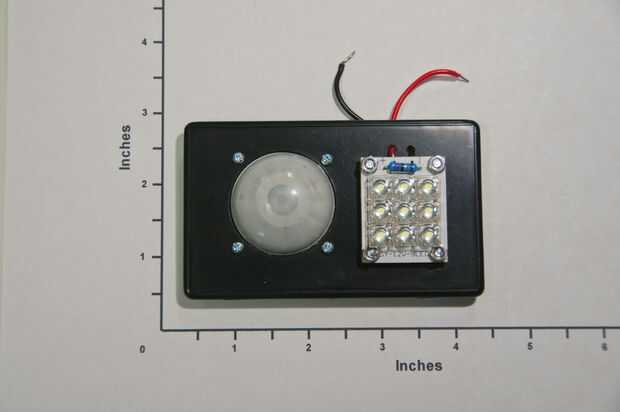

Estas fotos ver el frente y parte posterior de la cubierta de caja del proyecto con sensor PIR y panel LED instalado. El panel del LED se monta con 4 tornillos y espaciadores. El sensor fue un poquito más de trabajo. Es preciso recortar 1 y 3/8" en la tapa (yo usé un agujero broca y taladro). Lo más fácil hubiera sido pegar los componentes en pero tenía hacerlo la manera dura y fije con tornillos. No, en serio, he usado tornillos por lo que yo pude salvar los componentes en una fecha posterior si es necesario.
He podido conseguir el resto del circuito en un 1 x 1" pieza para PCB con un montón de espacio de sobra. Los cables del interruptor y el panel del LED fueron soldados directamente a la placa, mientras estaba conectado el sensor de PIR con cable 3 cable de Dupont. Pido disculpas por no incluir una foto de esta última parte, pero era la parte más sencilla del proyecto.
