Paso 2: conexiones
Es super simple conectar el panel de luz. Hay sólo dos cables para conectar para este proyecto.
Recomiendo que usted soldar los cables a la placa. Espere, no huir. Soldadura es simple y divertido - Compruebe hacia fuera la colección de excelentes guías introductorias para soldadura por autores de Instructables.
Positivos y negativos

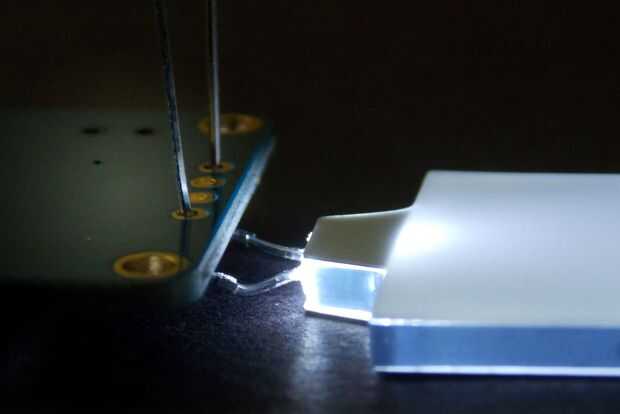

El LED en el panel tiene dos puntas de metal o alambres, sobresale la parte superior.

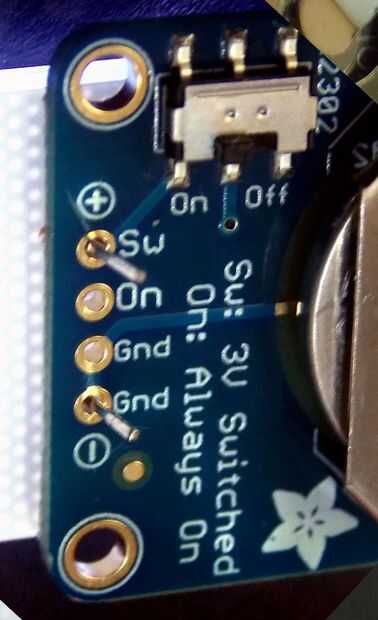

---El cable largo va al hoyo con la etiqueta "SW" en el portapila. Se trata de la conexión positiva (+).
---El plazo de ejecución corto va al agujero de tierra sobre el portapilas. Este es el negativo (-) también conocido como conexión de "tierra".

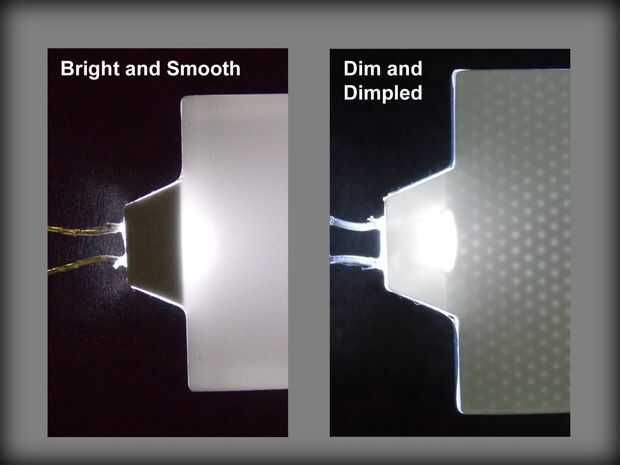

Para este proyecto volcó el soporte de la batería por lo que su cara lisa estaba en el mismo lado que el lado liso, brillante del panel. El interruptor y la batería luego se ocultan en la parte posterior del collar. Si usted arregla las partes diferentemente, asegúrese de que conectes los correctamente. No saltar la luz si conectes les hacia atrás, pero LEDs sólo funcionan cuando conectado correctamente. Prueba como vas y asegúrese de que el LED se enciende para arriba antes de empezar a soldar.
PRECAUCIÓN leve
No doble los cables muchas veces. Son durables, pero eventualmente se romperán si mantener doblándolas hacia adelante y hacia atrás.
Soldadura, Clip y listo
Cuando tienes las piezas dispuestas y corregir las conexiones, los dos cables de la soldadura y los conductores al ras con la cara de la Junta del clip. Si desea, frote algunos esmalte de uñas claro de cables restantes, las conexiones y las partes metálicas expuestas.
