Paso 1: Conexión del Hardware
Como ya dije, conexión es simple, serial LCD está conectado a D1 y D2 pasadores, planta sensor está conectado al pin de D3, primer piso a D4 y sensor exterior están conectados al pin de D6. Conexión al pin D5 causado nodo MCU restablecer todo el tiempo.
Sensores de interior no necesita 4K 7 resistencia, que ya es soldado en eso tablero diminuto, pero fuera impermeable uno necesita. Así que usé Google, descubrió que es mejor soldar entre el alambre de señal y potencia, y lo hice. Funcionó muy bien. Para evitar cualquier puenteado, está aislado con reducción de calor tubo.

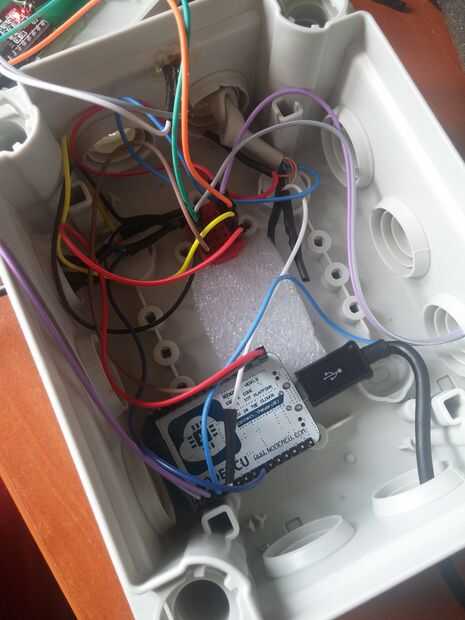

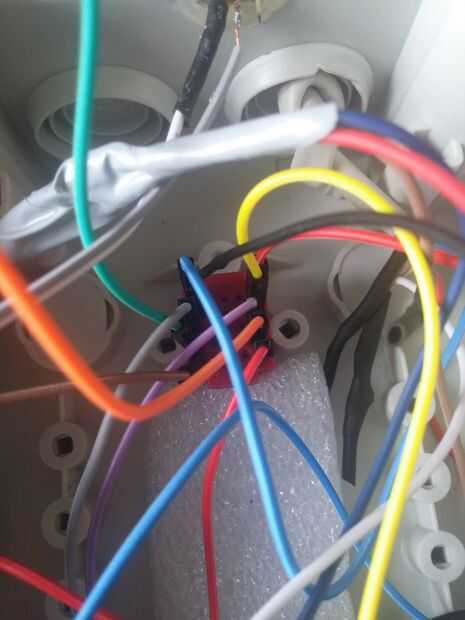

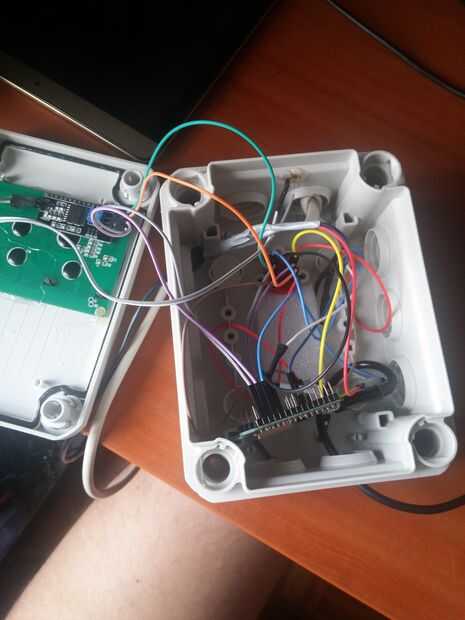

Se trata de 4 módulos diferentes que requieren alimentación de 5v y GND pernos y nodo MCU tiene, por supuesto, un único pin de 5V. Así que he conectado todo a mini breadboard, 5V en un carril y tierra a otra y todo está conectado a nodo MCU a los respectivos pernos.
Como hice a mi otro proyecto, este tablero serial LCD también tiene mini interruptor en lugar de puente de LED, por lo que se puede girar y como usted desea.
