Usted puede obtener el kit de Gángster de Gadget y agarrar el esquema. aquí. El kit viene preprogramado. Sin embargo, si desea reunir las piezas usted mismo, necesitará lo siguiente.

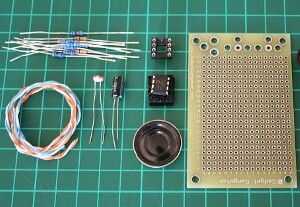

Lista de piezas
- Resistencias, de 1 de: 1k, 3.3 k, 330, 560, 100 k, 2.2 k, 220 k
- 4 x 10 k resistencias
- Junta de proyecto gadget gángster (media pensión)
- uF 10 Cap
- 8 pin Dip Socket
- soporte de la batería 3xAA (y baterías)
- 10k fotoresistor
- Micro altavoz
- Cable de conexión de 22Ga
- Y una programación PICaxe 08M. Usted puede obtener el código fuente de gángster de Gadget
También necesitarás un soldador, soldadura y cortadores de alambre.

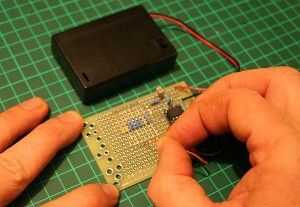

Aquí está un pequeño video de demostración
Cómo jugar
La NoiseAxe jugará 8 diferentes notas, cada nota se juega tocando una de las patas de la 8 resistencia en la parte inferior derecha del PCB con el hilo de la aguja. Puede cambiar el nivel de modulación variando la luz que entra en la fotorresistencia, creando un efecto de vibrato. Esto se hace poniendo el dedo o brilla una antorcha pequeña sobre el fotorresistor.
Cómo funciona
El NoiseAxe se basa en el Picaxe 08M micro-controller. Las 8 notas diferentes que jugarán son controladas mediante un lápiz que utilizas para tocar cada una de las piernas de 8 resistencias en la parte inferior derecha del PCB. Cada resistencia tiene un divisor de voltaje que produce un voltaje diferente cuando se toca ese resistor. La tensión es detectada por el ADC (analógico al convertidor digital) en el Picaxe y convertida en uno de los 8 valores en el programa. La salida de 8 NOTA corresponde a una octava en un teclado. El comando de sonido se utiliza entonces la nota correcta al altavoz. El fotoresistor también se utiliza en un circuito divisor de tensión conectado a una de las entradas de los microcontroladores ADC. Un valor digital se lee dentro del programa y agrega o resta de la frecuencia de envió al comando de sonido.
