Pero, hay no hay almuerzo gratis! A pesar de los datos de la hoja menciona un paquete PDIP, sólo pude encontrar el LPC1111 en paquete de HVQFN 33. Creo que el fabricante podría ser reducir los costes por ahorro de plástico y metal, dado el pequeño tamaño del chip.
No estoy seguro si puedo hacer en casa una placa de circuito con la resolución y la precisión necesarios para tal paquete y aun si pudiera, no tengo las herramientas y materiales de soldar (pistola de aire caliente o el horno).

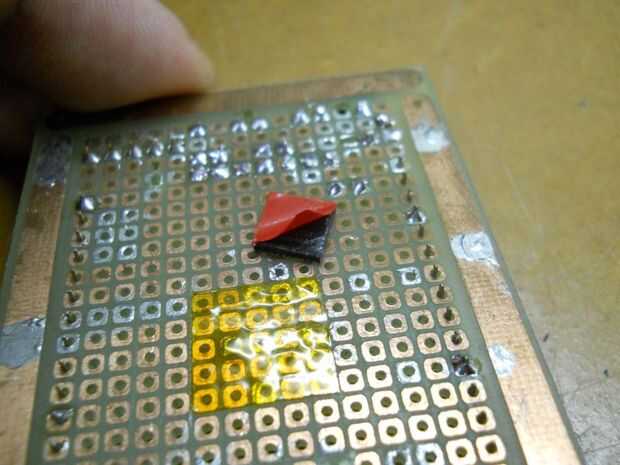

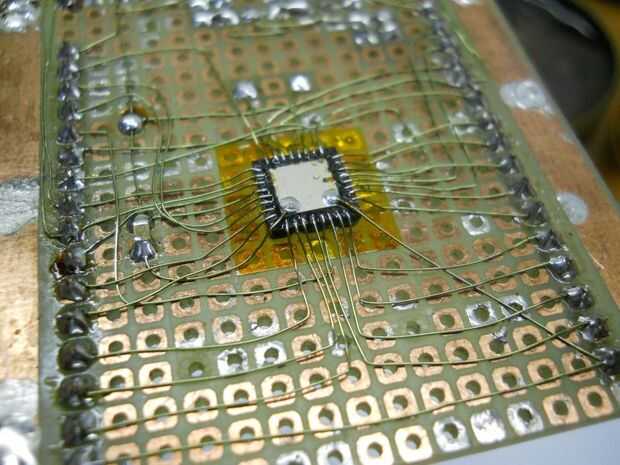

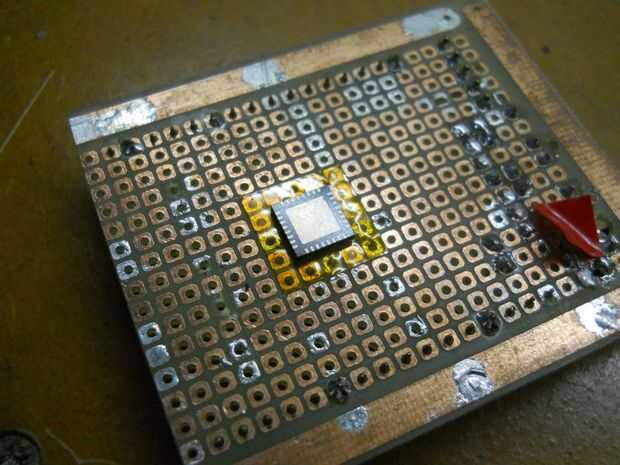

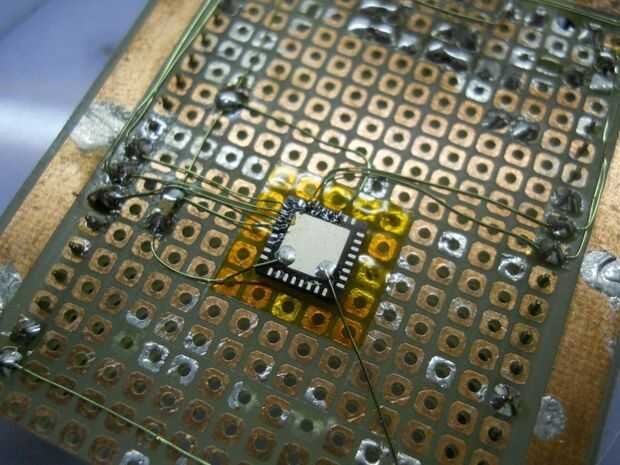

Así que la solución era pegar el chip boca abajo en una placa de prototipos y uso fino alambre soldable de esmalte (0.19 mm de diámetro) y mucha paciencia!!!!

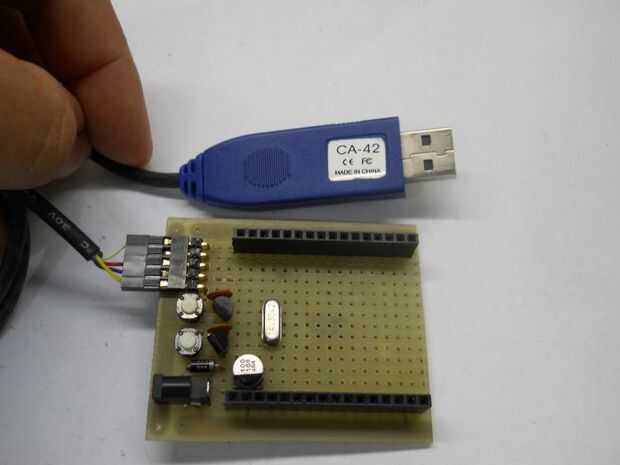

Siguiendo el Consejo de un amigo, he adquirido un "clon" de un cable de datos Nokia CA-42 USB cual contiene internamente un convertidor USB a serial que opera a nivel de lógica TTL LV, además de un regulador de voltaje de 3V3. Es bonito todo necesito para construir un tablero de soporte solo demo!!!!!!

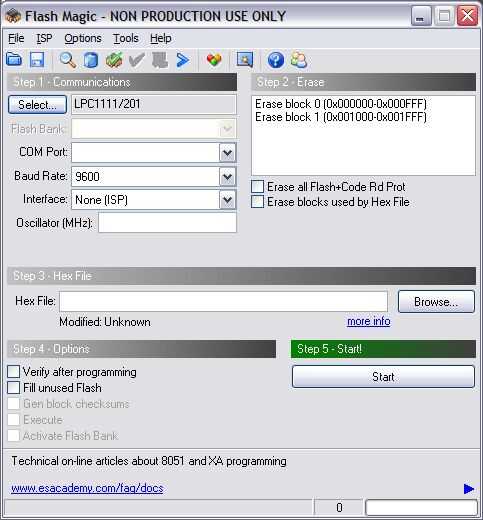

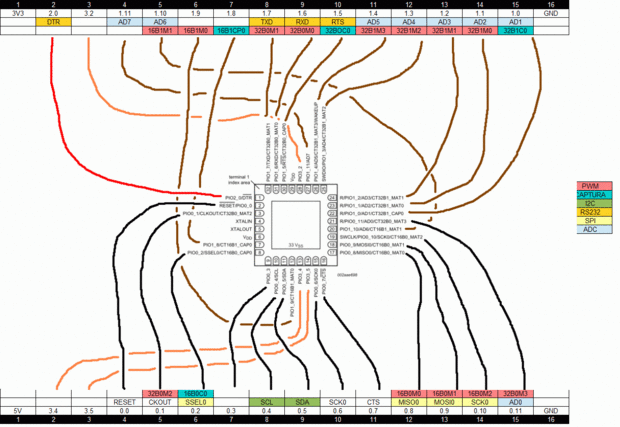

Luego he añadido dos botones para la función "reset" y "bootload". Para entrar en el gestor de arranque uno Presione ambos botones entonces sostener la "bootload" durante unos segundos después de soltar el botón de "reset". Con el fin de interactuar con el mundo real he añadido dos barras terminales para los pines de I/O. Pude haber parado aquí pero todavía había algo de espacio libre, luego he añadido un enchufe de alimentación de CC y un par de reguladores de voltaje para 3V3 y 5V (exhibiciones del LCD, acelerómetros, sensores, etc. funciona con 5V).

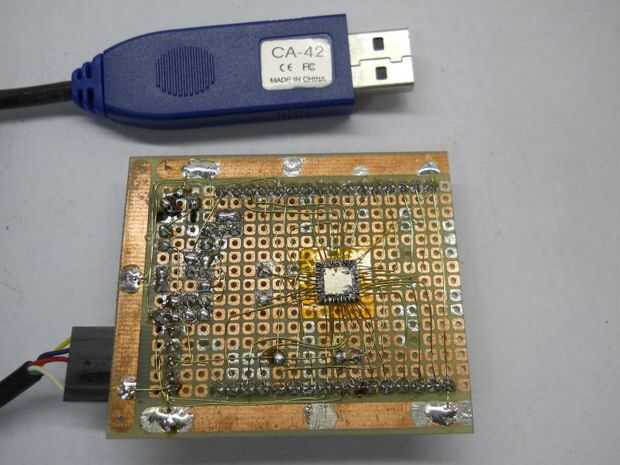

El resultado es bueno en las fotos.
Arduino, frambuesa PI... tener miedo!!!!!! Nokia PI está aquí para quedarse!
