"Nombre" de LED interruptor de juguete para el niño (4 / 5 paso)

Paso 4: Soldar los LEDs e interruptores

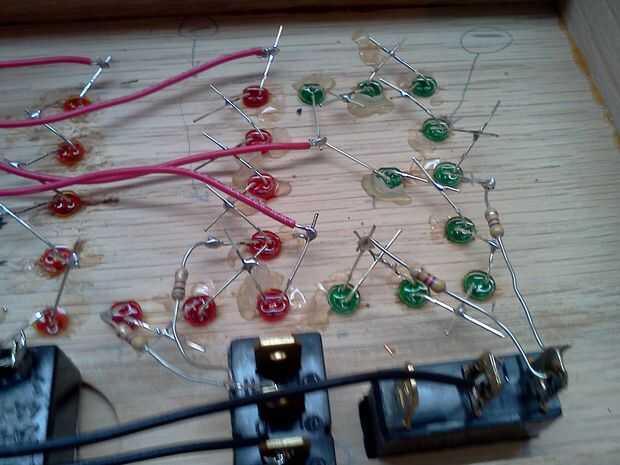

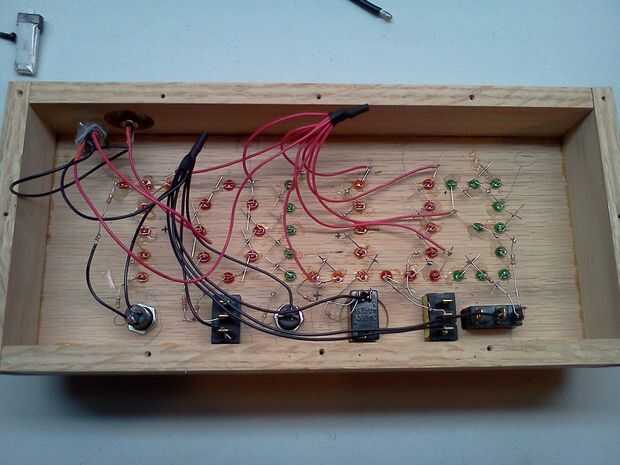

a continuación, instalar los interruptores, LEDs y soldar todo junto. Si eres nuevo en este tipo de cosas, sólo tienes que ir despacio, tómese su tiempo y hacer de cada segmento, uno a la vez. En su conjunto, parece un complicado lío pero como usted lo está construyendo, no es tan malo. Para mucha gente de la electrónica, este circuito es un paseo por el parque.

Antes de instalar los LEDs, había revisado cada segmento para los LEDs estaban trabajando. Los agujeros perforados en la parte frontal deben aceptar una LED de 5mm. Usé un poco de pegamento en el lado de cada uno para mantener en su lugar.

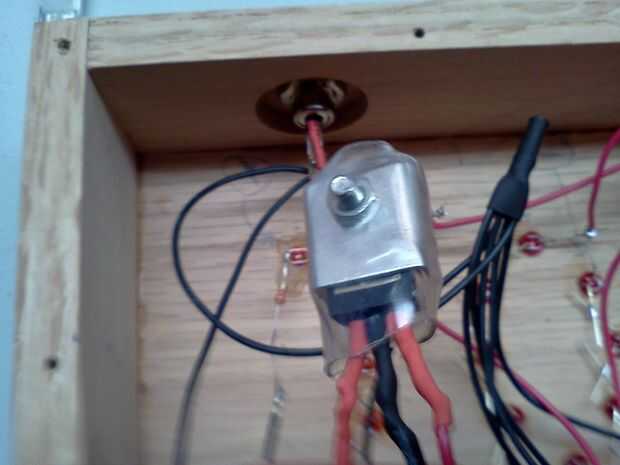

En cuanto a montar el LM7812, que podía tener (tal vez deben) montado contra la pared interior. Utilicé algunos tubería encogible para aíslelo y solo cuelga allí. Un poco lento, supongo. Si vas a caminar abajo de un alto voltaje, asegúrese de que tiene un disipador decente en tu regulador de voltaje. Envolver también minimiza su capacidad para disipar el calor. Mi configuración no produce muy poco calor por lo tanto te preocupes, no sigue exactamente lo que hice pero algo montar el "camino correcto". :-)
