Paso 4: Preparar el cuadro de
Empezar por echar un vistazo a su caja. Mina tenía triple espesor de tarjetas por un lado y doble en el otro. Por lo tanto, razonaba que coloco el puerto ethernet (que sería utilizado más a menudo) en el lado de doble espesor. Tengo podía cortar a través del triple espesor para facilitar el acceso al puerto serie, pero razonó que este prototipo sería suficiente como es.

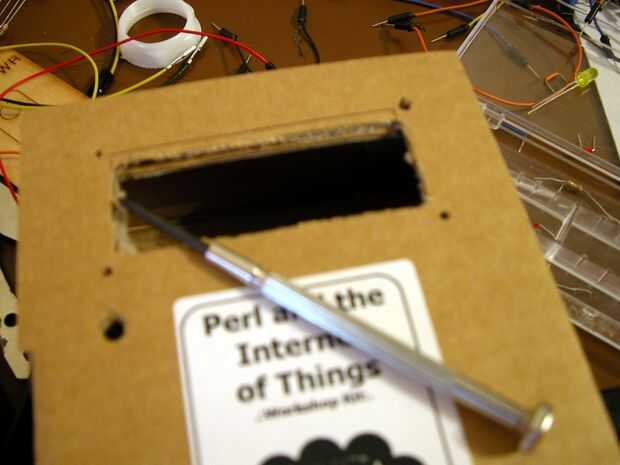

a) agujero de la pantalla
b) los agujeros para los botones
Encontrar un buen lugar para montar los botones. Mis criterios para 'bien' son:
* En una posición donde es cómodo mantener el cuadro y presione ambos botones
* En una posición con la tarjeta de grosor (al menos) el doble, así que no mover o caer dentro de la caja
Me pareció que un lugar cerca de las esquinas un buen equilibrio.

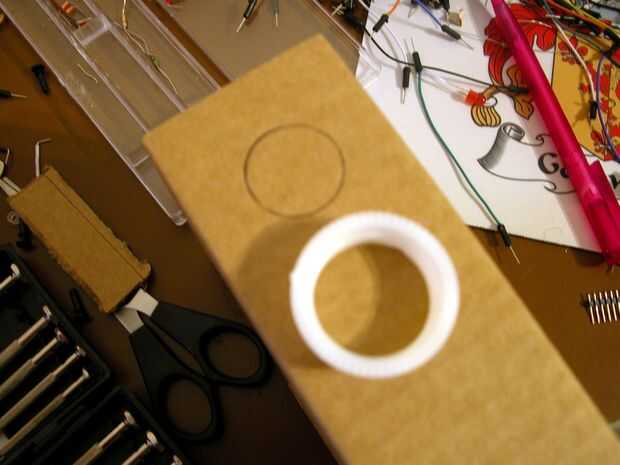

Puesto que los botones son grandes y circulares puedes ya sea usar un cortador circular (como lo hice para mi MAME cabinet[0]) o empujar un montón de pequeños agujeros en un círculo, con un destornillador, hasta que la tarjeta entre los agujeros se debilita. Elegí este último. Porque los botones tienen un labio sobre ellos, usted puede empujar bastante bien en los agujeros mal ajustados, y el labio cubre la mano de obra. Los botones vienen con bastante agradable plástico forro monturas, también, que realmente sostenga los botones en su lugar.

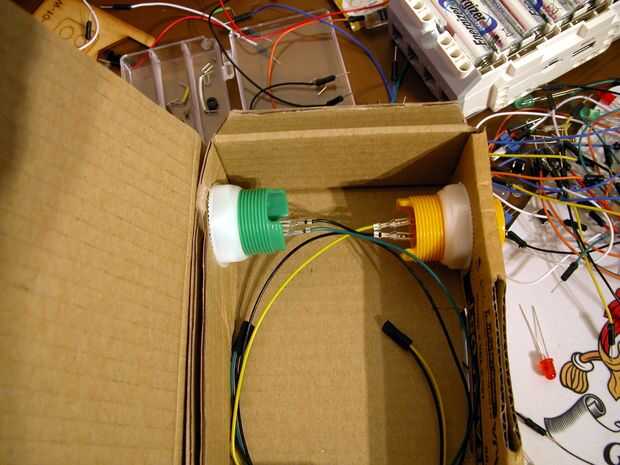

Vienen con conectores más bien prácticos, así que insertar dos cables en ellos - a + 5v, la otra a una resistencia de pull-down y un pin del Arduino.
Nota: Debido a mi elección de Junta Directiva, un montón de pines del Arduino se toman con el componente de Ethernet. En consecuencia, uno de los botones está conectado a un pin analógico. No me gusta los cables a través del tablero de circuito, así que opté por tener 1 analógico y 1 pins digitales, en lugar de uniformarlos dos a analógico.
