Paso 6: Los otros bits (2)
LEGO! Mi ir a prototipo herramienta de elección. Este proyecto utiliza LEGO como soporte para el circuito ya que, cuando es visible sin la ventana de la pantalla LCD, su base flotante en el aire y dependen de la conexión entre el LCD y cartón. I simplemente mide la altura de la caja, restar la altura de la placa de circuito y había construido una plataforma LEGO que alta. Mi tabla tiene pies minúsculos, así que tuve que dejar un espacio de un ladrillo en ciertos puntos de la base.

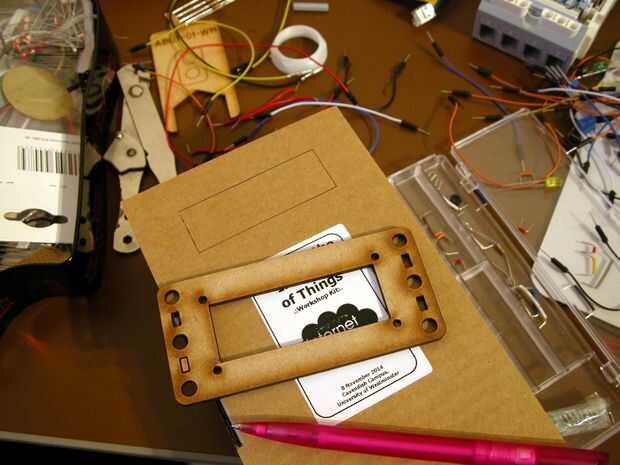

Fijar el láser corte envolvente es un trabajo preciso. Mi LCD vino con el soporte de laser-cortó algo atractivo que se puede ver en la imagen. Debido a la toma de ethernet es un poco demasiado alta, el circuito no encajan perfectamente detrás de la tarjeta. Por lo tanto, la envolvente no sujete perfectamente el LCD a la tarjeta. En cambio, las dos clavijas inferior sujetaremos todavía, con las otras dos son principalmente cosméticos.
La mejor manera de colocar las clavijas es desarmarlos e inserte el tubo interior primero. Esto es una guía y pasa a través de los agujeros de su diámetro hacia fuera con un destornillador pequeño. Una vez que el tubo esté en su lugar, coloque la clavija en la parte superior. Esto fuerza el tubo para splay, captura la pantalla y rodean a la tarjeta.
