Paso 2: cableado

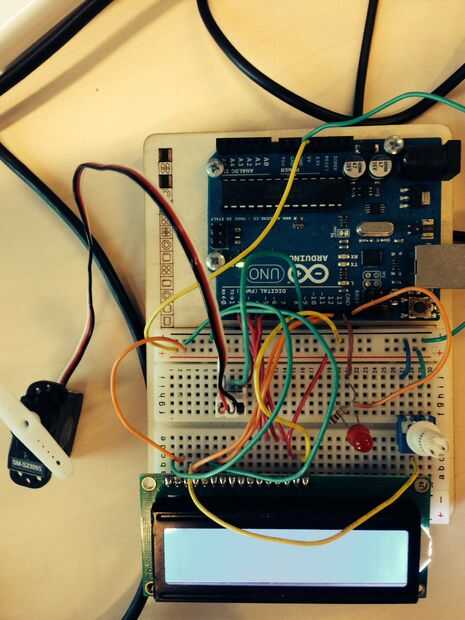

En el esquema siguiente se muestra la configuración más básica para que funcione. Si no está seguro, comenzar con este cableado y hacer que funcione. Añadir LED y Servo después. Cuando en la demanda, voy a hacer un diagrama esquemático para la configuración como se muestra en la imagen.

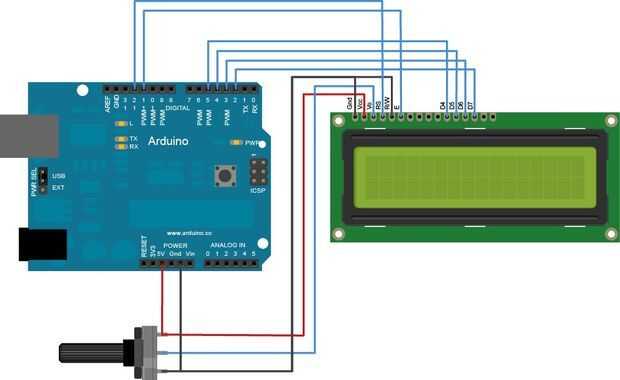

La pantalla LCD debe cablearse hasta como se muestra en esta imagen (dado es un 16 x 2 LCD que utiliza el controlador HD44780). Potenciómetro controla el contraste. También hay que señalar que la mayoría LCD utiliza los pines 15 y 16 en la pantalla LCD como el + 5v y GND para la luz de fondo. Cuadro es de http://arduino.cc/en/Tutorial/LiquidCrystal. Asegúrese de que probar con el programa "¡ Hello World!" descrito. La pantalla deba tener el contraste dado vuelto todo el camino para que se muestre correctamente. El LED va a pin digital 13 y el pin GND a su lado. Asegúrese de que la polaridad es correcta (pata más larga debe ser la + pierna, las piernas cortas va a tierra).
