Paso 2: conexiones

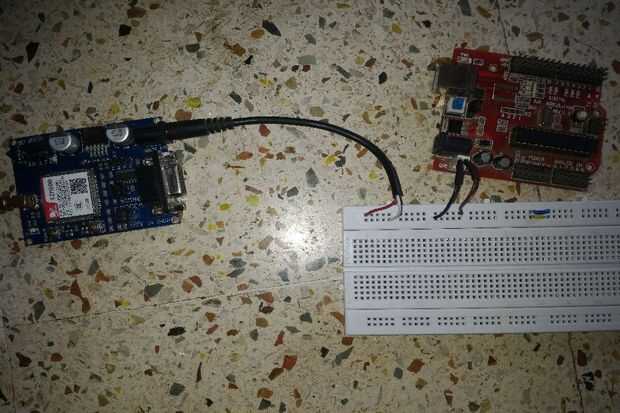

Protoboard uso para conectar las baterías al módulo arduino y gsm o te puede dar poder a tu manera,

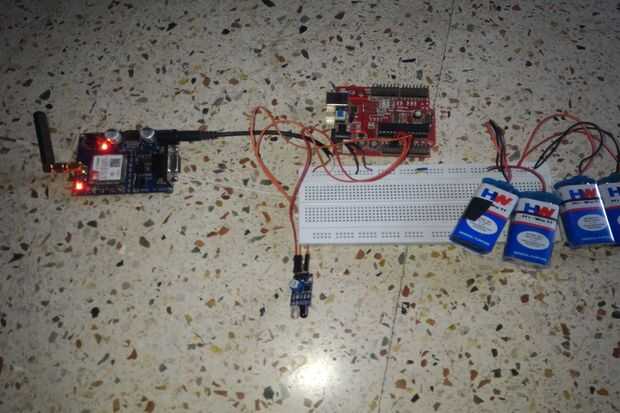

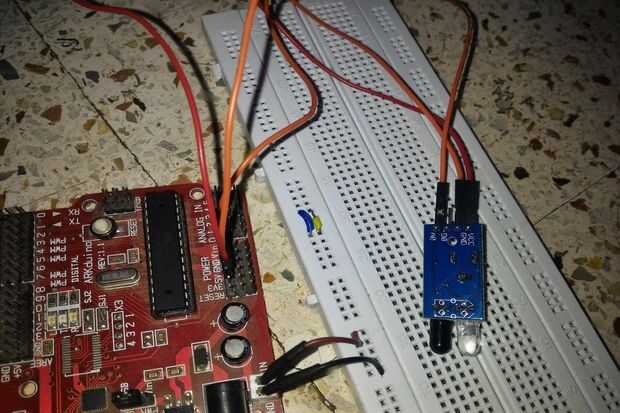

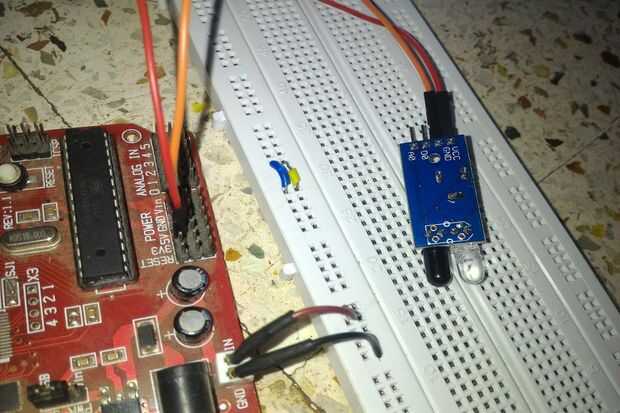

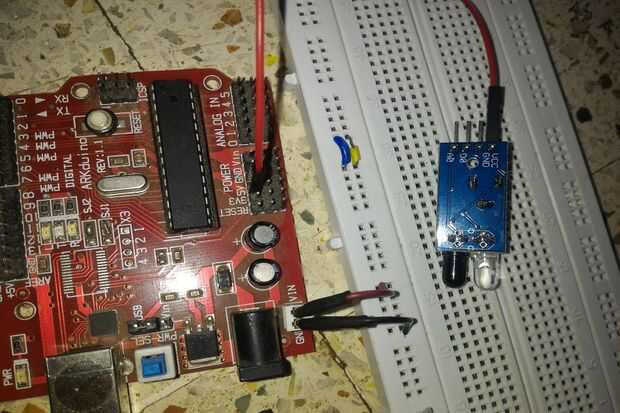

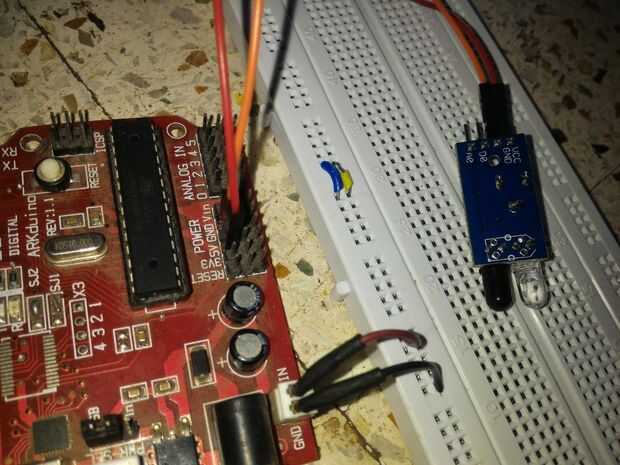

GSM módem requiere gran cantidad de corriente tan utilizar fuente de alimentación 12v 1amp para él. En mi caso utilicé cuatro pilas de 9v en paralelo. Ahora conectar el pin vcc de sensor ir a 5v de arduino, conexión gnd a gnd de arduino y análogo a pin del sensor a la A0 de arduino.
Conectar su pc a cargar el programa usin ARDUINO IDE arduino. Tenga en cuenta que ese programa debe cargarse antes de conexión módem GSM, porque módem puede recibir daños.

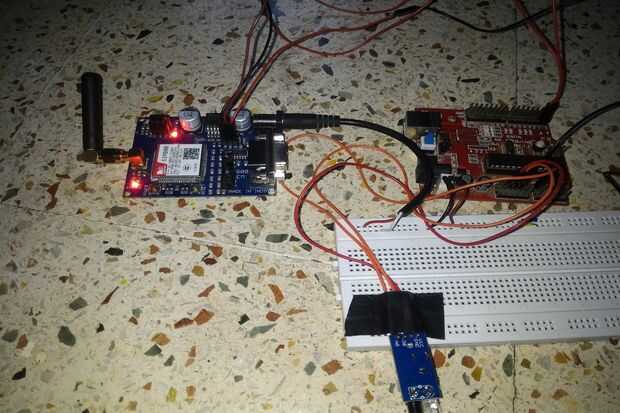

Después de subir programa a arduino conectarse el Rx del módem Tx del Arduino, Tx del módem en Rx del arduino y el tierra a tierra.

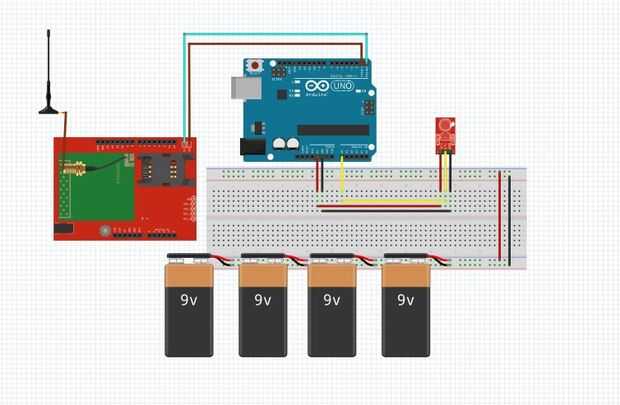

Se puede ver en el diagrama del circuito.
