Paso 4: Conectar todo junto

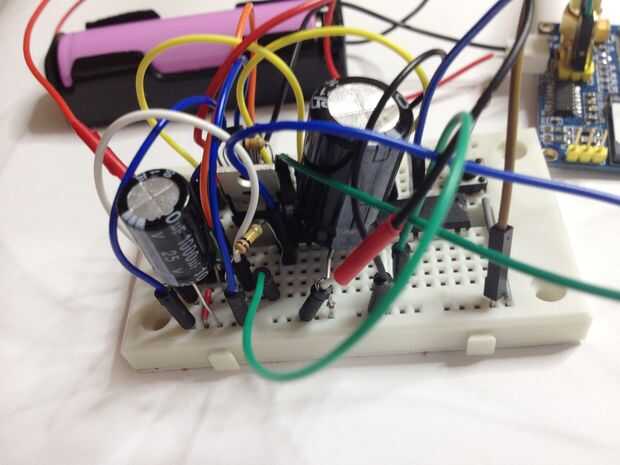

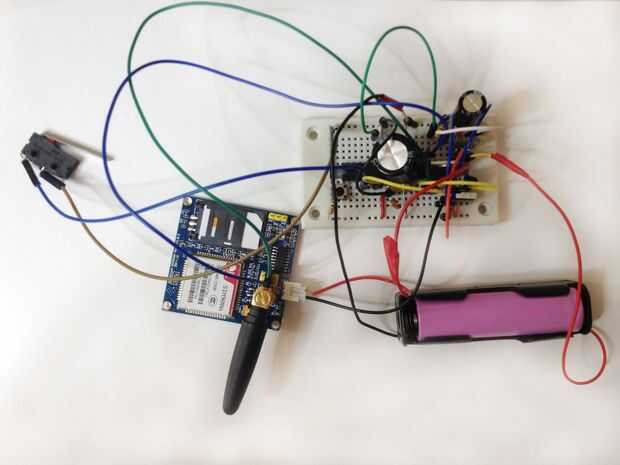

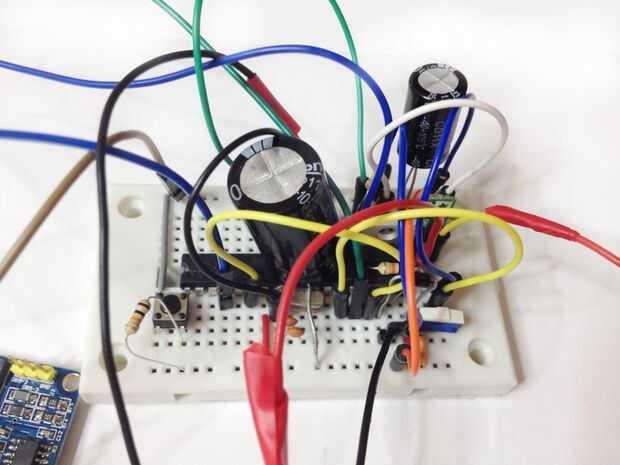

Puede utilizar cualquier técnica que desea. Usé un protoboard pequeño, 270-agujero que era apenas el tamaño correcto. Si usted decide diseñar un PCB, por favor compártela con nosotros!

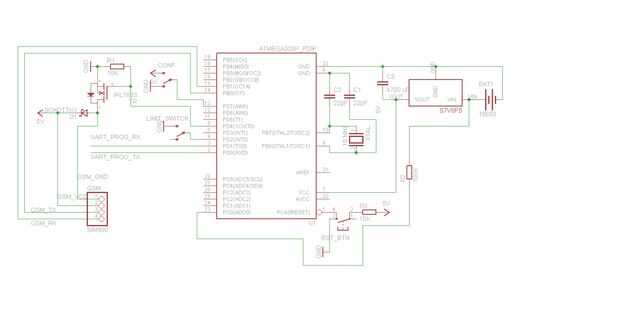

El esquema es bastante sencillo y centrado en el microcontrolador ATMega. El ATMega controla la potencia del módulo GSM via el MOSFET y se comunica con él mediante un puerto serial emulado.
Una característica que no ha sido explicada hasta ahora es la medición de nivel de batería. Puesto que el regulador de tensión proporciona una referencia estable de 5V, podemos utilizar la regular análogo en el micro para medir el nivel de batería. Para no hundirse demasiado corriente, utilizamos un resistor de 100K entre medio. Reduce un poco la precisión sino también ofrece una reducción del 25% en consumo de energía el dormir.
Las obras ATMega 16MHz y 5V. Sería posible reducir consumptiion poder seguir usando el oscilador interno 8MHz y, decir 3V3, pero puesto que todo el circuito sobre todo duerme (sólo recibo por correo un par de veces a la semana), optimización de energía de tiempo de ejecución fue la segunda prioridad. 16MHz asegura por otra parte más confiable manejo de la comunicación Serial por el microcontrolador.
