Paso 9: Aguafuerte y perforación

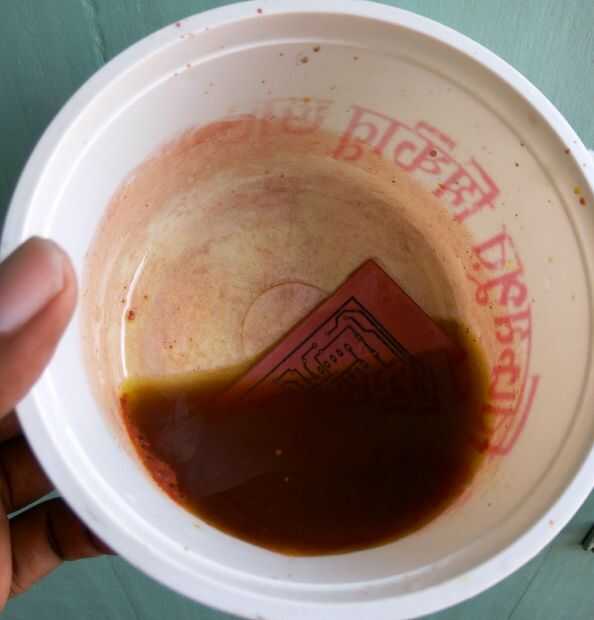

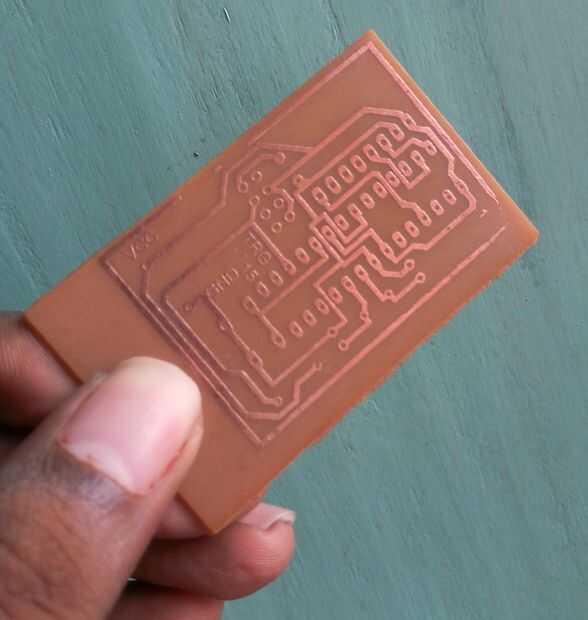

Grabado es un método "sustractivo" utilizado para la producción de tableros del circuito impreso: el ácido se utiliza para quitar el cobre no deseado de un laminado prefabricado. Esto se hace mediante la aplicación de una máscara temporal que protege las piezas del laminado del ácido y deja intacta la capa de cobre deseada. Usted puede grabar un PCB por sí mismo, en un laboratorio o incluso en casa, a través de un proceso de producción sencillo y económico. Dos tipos de ácido que pueden ser utilizados para el grabado son el cloruro férrico (Eisen-3-cloruro) y persulfato de sodio (Natriumpersulfat - Feinätzkristall). Grabado se puede hacer en cajas de plástico simple como usé aquí. Para detalles sobre grabado le pueden seguir este instructables agradable: esponja + método de cloruro férrico - PCB grabado en un minuto!. y este tutorial.

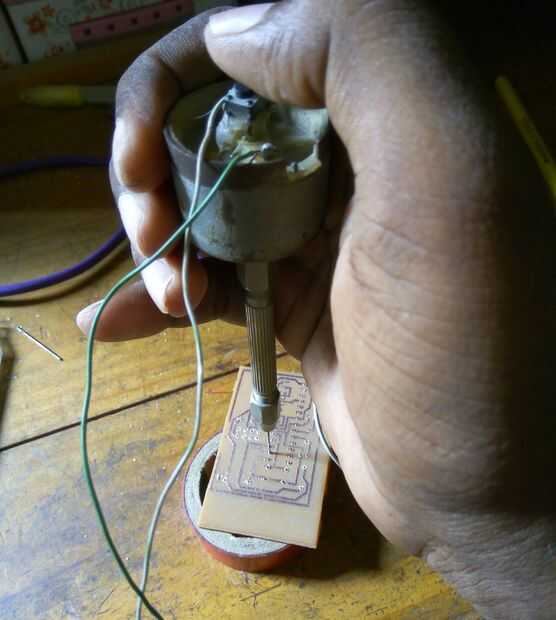

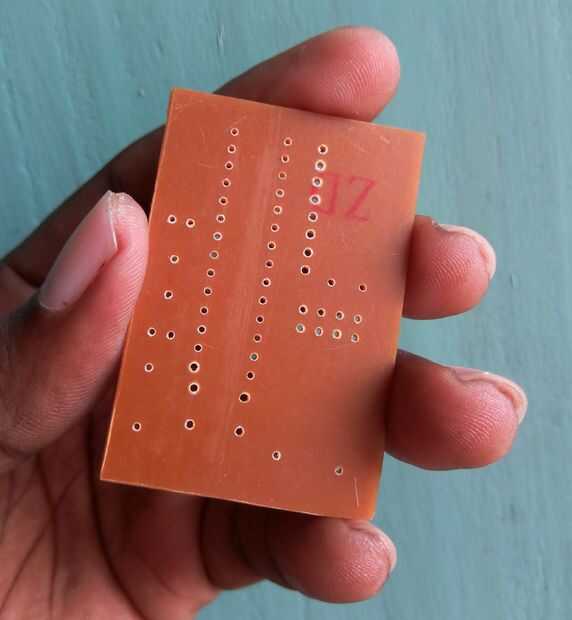

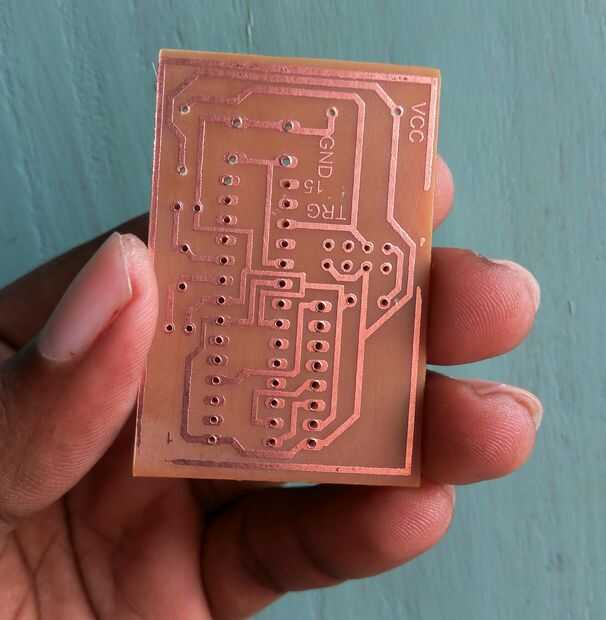

Después con éxito grabado PCB deberá perforar con cualquier taladro PCB. Puede usted mini taladro o bricolaje taladro utilizando un simple motor DC. Utiliza un motor de la C.C. de 12V para hacer mi taladro y su rendimiento es muy bueno.
