Notificador de emergencia otoño con botón de pánico (7 / 17 paso)

Paso 7: Diagrama del circuito

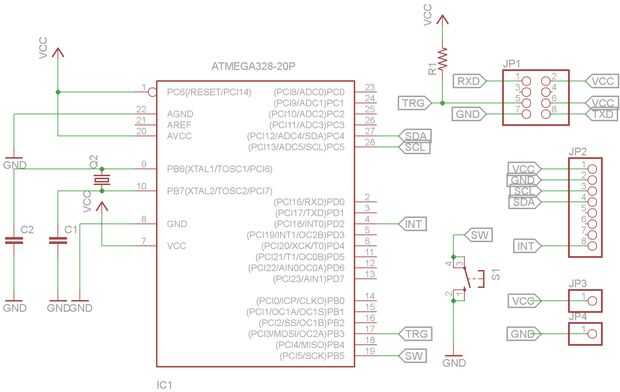

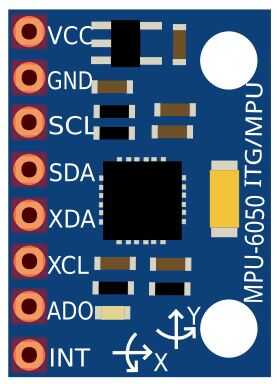

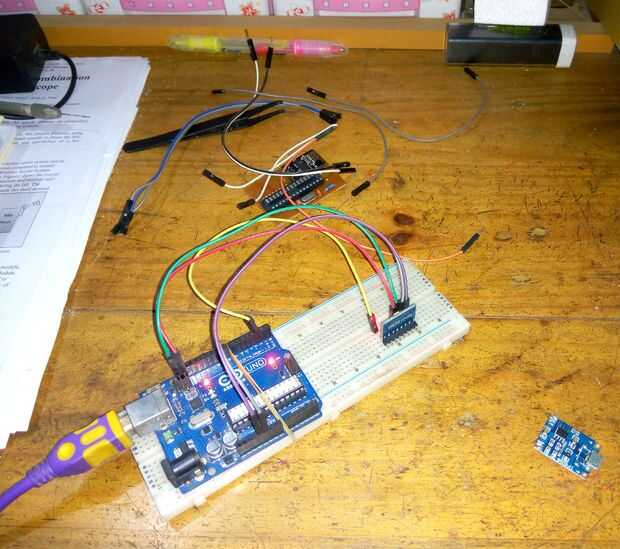

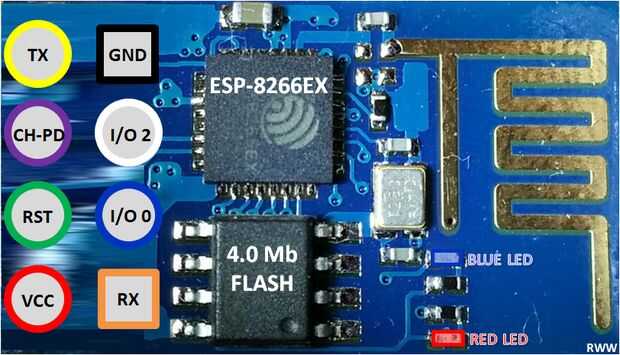

Diagrama del circuito fue diseñada utilizando software de diseño esquemático del águila. Como he mencionado anteriormente utilicé independiente Arduino chip para mi proyecto y para eso utilicé ATmega328P en el esquema. Un cristal de 16MHz es utilizado como fuente de reloj. Dos condensadores ceramicos de 15pf se agrega para mejor estabilidad. El sonar puede ser 15pf a 22pf. Puede utilizar cualquier valor dentro de la gama. Microcontrolador se comunica sensor MPU mediante bus I2C y que pines SCL y SDA se utiliza para conectar con el sensor de la MPU. Para recibir datos correctamente se requiere una señal de interrupción e interrupción de hardware externas INT0 se utiliza para el propósito. Verás, conecto el pin de reset del microcontrolador directamente a la VCC. Si desea restablecer el servicio debe utilizar un resistor de 10K entre el pin Vcc y Reset y añadir un interruptor de botón entre tierra y reset pin. Después de detectar cualquier avería microcontrolador activará un pin de I/O de ESP8266 el módulo de wifi y para que conectado Arduino pin 11 al pin ESP8266 GPIO2. Arduino el pin 11 es el pin 17 del ATmega328 IC. Utilicé un botón momentáneo a la PB5 del microcontrolador y el botón actúa como un botón de pánico.
