Paso 7: Hacer el diagrama del circuito

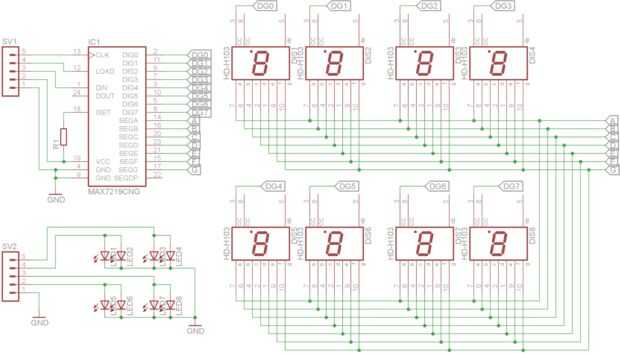

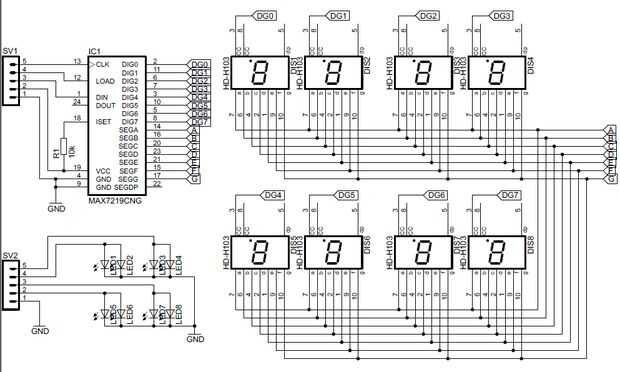

El esquema del circuito es diseñado por editor esquemático de águila. Archivo de código fuente se adjunta a continuación. Si usted nota una resistencia k 10 está conectado entre VCC y el ISET pin del controlador LED MAX7219CNG es. Este acto de resistencia como limitador de corriente. Usé 10k para segmento de 40mA actual. Puede encontrar más información sobre el valor de esta resistencia a la hoja de datos del fabricante.
Ocho común cátodo siete segmentos pantalla LED se utilizan para mostrar la información cuatro. Dos de 7 segmentos para cada información y que puede mostrar el valor máximo de 99. Puede utilizar más pantalla para la visualización de mayor valor. La razón para utilizar display de cátodo común es que, controlador MAX7219 IC puede conducir display de cátodo común solamente.
He utilizado 8 LED en pin cuatro, cada uno tiene dos LED paralelo que parpadeará cuando llegaron nuevas notificaciones o correo electrónico. Jefe del PIN de SV1 se utiliza para conectar con el Pi de frambuesa y fuente de energía.
