Notificador de presencia con pulsador (6 / 10 paso)

Paso 6: Conectar el módulo de relé

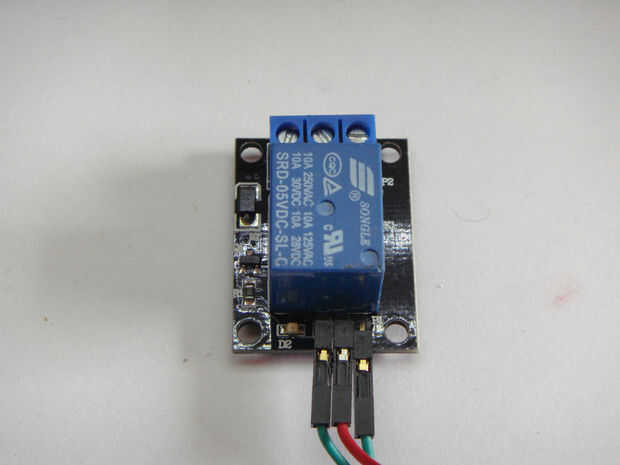

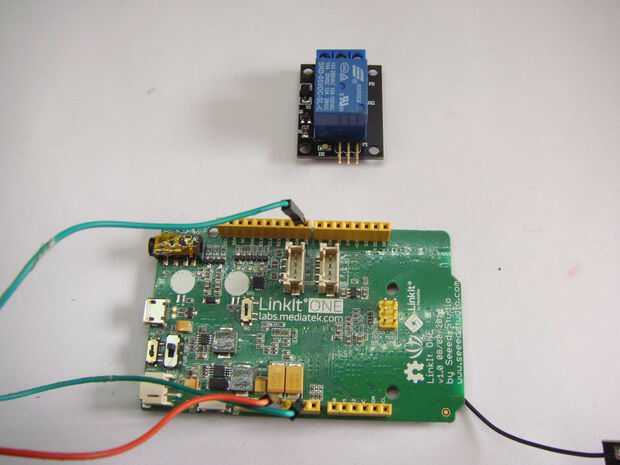

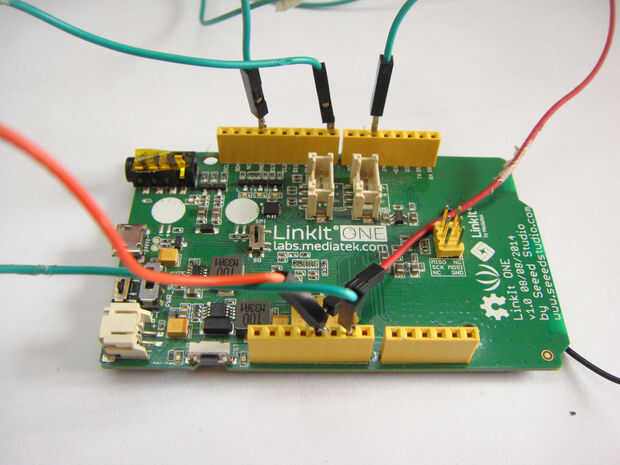

En el producto final, cuando se presiona el pulsador, envía un SMS y se encienda el aparato conectado a él. El dispositivo no puede conectarse directamente a la un junta linkit como la tensión de salida de linkit uno es 3.7V mientras que la mayoría del aparato requiere 110V a 220V para trabajar así que que necesita un relé que puede cambiar la tensión de usted linkit uno de un 110V a 220V fuente. Para cambiar usted puede usar un módulo de relé como yo o puede hacer un módulo propio por el diagrama del circuito en las imágenes dadas más arriba. Conecte el vcc del módulo a linkit un 5V, gnd del módulo a linkit un gnd y Vout del módulo al pin digital 11.
