Paso 2: Modificar el módulo de radio
Empecé con diseños de la antena dipolo básico y experimental les templó.
Algunos diseños que requieren de un elemento de longitud de onda ¼ necesitan finos ajustes debido a casos de capacitancia, impedancia, inductancia y resonancias. No tengo medios para medir estas características en un circuito activo de 2,4 GHz, por lo que he hecho el ajuste necesario al parecer a través de pruebas empíricas.

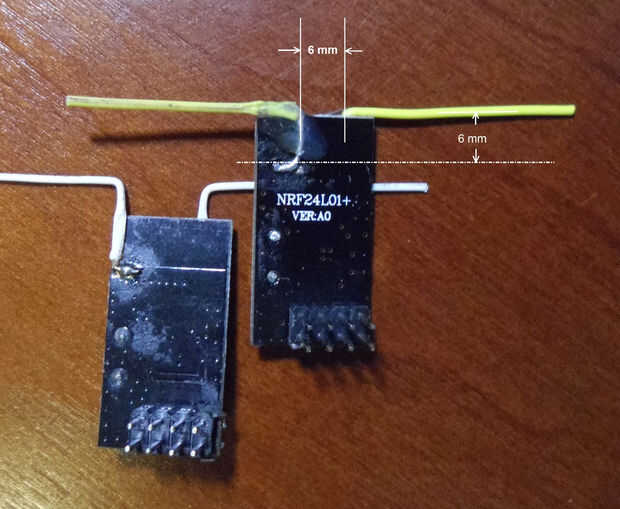

En la foto es algunos de mis unidades de prueba. Algunos de los rastros tienen sacó, como que suelda, antenas posibles sin soldado, doblados y re-doblados. Dos cosas buenas surgieron de esto. 1) cambio de la parte superior a la inferior para la fijación de una pierna a la tierra, que resultó para ser mejor mecánicamente y rendimiento sabio. 2) encontré que es una buena idea para sujetar el alambre con Super- pegamento o pegamento caliente para el alivio de tensión (mantenía accidentalmente doblar la antena durante la prueba). Realiza en primer lugar, esto puede mantenerlos para soldar.
Pasos para hacer la modificación:

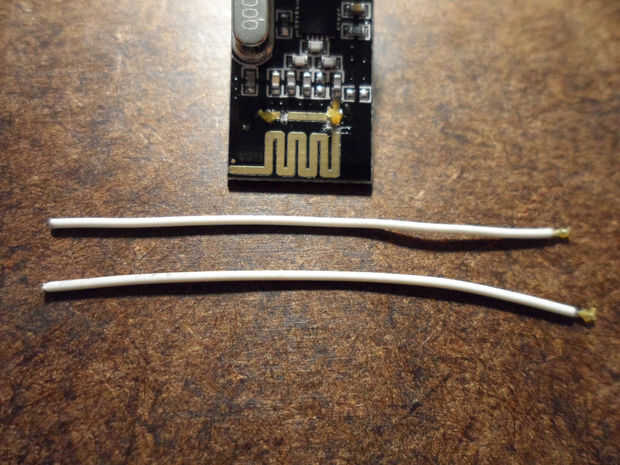

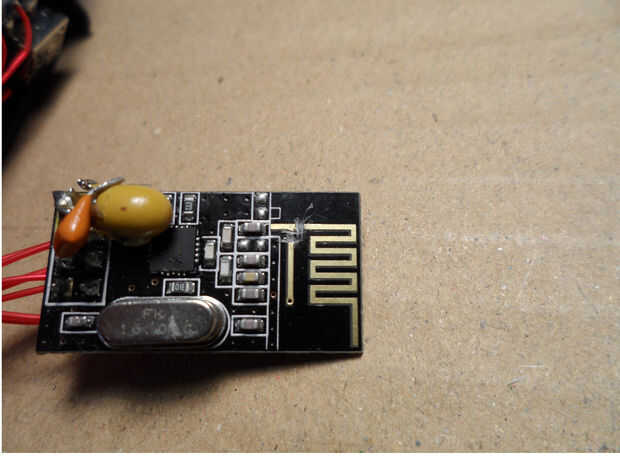

- Hacer dos cortes, 1-2 mm de ancho, de las huellas cerca de la base de la antena de PCB, como se ve en la imagen la primera imagen de arriba. Efectivamente, esto toma la antena existente del circuito.

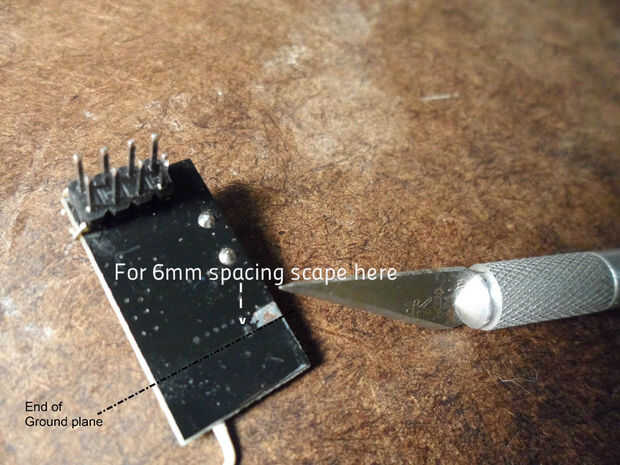

- En el otro lado, con un cuchillo o exacto, raspe la capa protectora sobre el borde de la placa de masa, como se indica en la segunda imagen de arriba
- Cortar dos 24ga. cables para aprox. 50mm
- Tira de un par de milímetros de aislamiento de un extremo de cada cable.
- Doble la porción desnuda en ángulo recto en el cable a tierra.

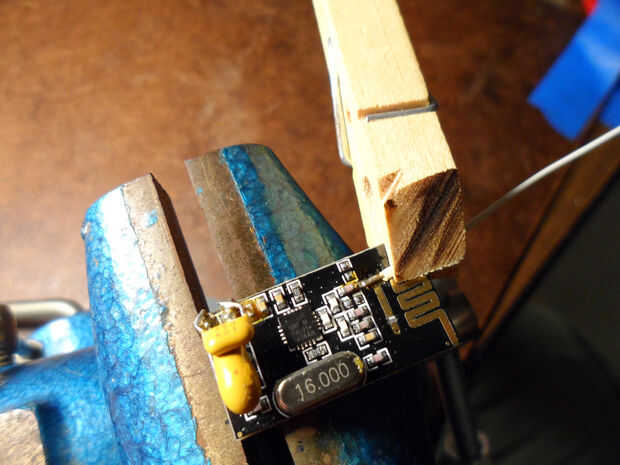

- Adhiera cada hilo (recomiendo: cena-cola o pegamento caliente), de modo que el extremo pelado está listo para ser soldado; uno justo debajo del corte rastros, el otro en el borde de la placa de masa en la parte posterior. Dos hilos deben estar paralelos y separado 6mm.
- Una vez el pegamento, poner soldadura flux pasta donde vas a soldar y luego soldarlos. Recomiendo usar fundente para que la soldadura se llevará rápidamente y no fuego la Junta.

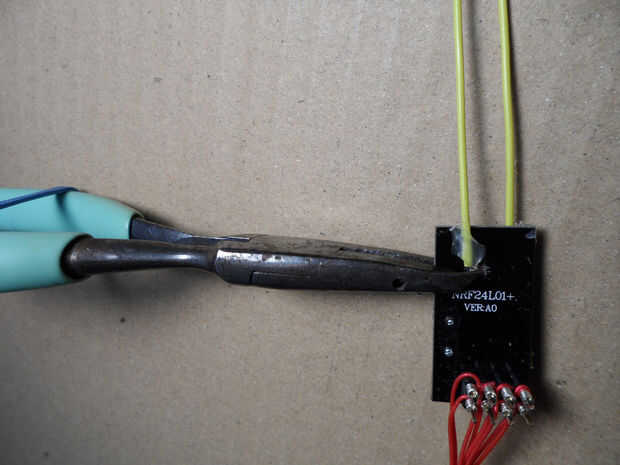

- Forman ángulo recto crujiente curvas en los cables, unos de otros, por el borde del PCB, ~ 6 mm desde donde termina el plano de tierra. Remitimos a las últimas dos imágenes de arriba. Si no se pega los cables hacia abajo, ser muy cuidadoso con no poner demasiada tensión en los puntos de soldadura.

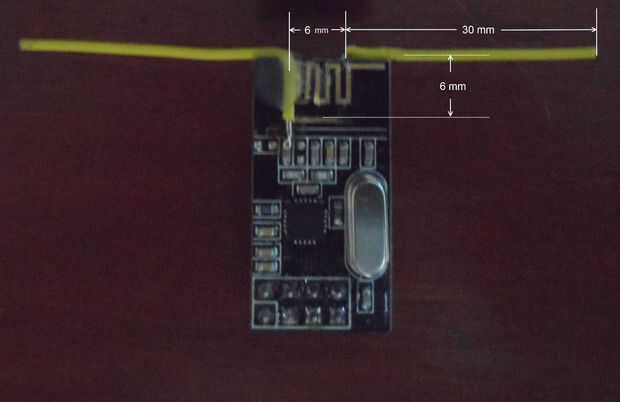

- Mida cada segmento de alambre a lo largo del borde del tablero para 30mm desde la curva de 90 grados y cortar allí. Descubrí que no exactamente pude medir y cortar, así que mide y marca con un marcador con punta de fibra fino donde cortar.
- Con un ohm metro Verifique que el cable cerca de los viejos rastros de PCB antena no tiene continuidad a través de cualquiera de los cortes realizados en el paso #1.
