NRF2L401 inalámbrico sistema de transmisión de datos de PC con Arduino

ICStation equipo presentarles cómo hacer este NRF2L401 Wireless PC datos de sistema de transmisión basado en el UNO ICStation y el ICStation mega2560 Compatible con Arduino.
El sistema de transmisión de datos de NRF2L401 Wireless PC funciona bajo voltaje DC5V y utiliza el Módulo inalámbrico de NRF24L01 hacer comunicación. Puede acabar la transmisión bidireccional por el módulo serial y el Módulo inalámbrico de NRF24L01. Este sistema es con la ventaja de fácil procedimiento trasplante, estable y alta eficiencia de transmisión de datos. Además, es conveniente para una variedad de ocasiones que requieren transmisión de datos inalámbrica en tiempo real.

Principio de funcionamiento

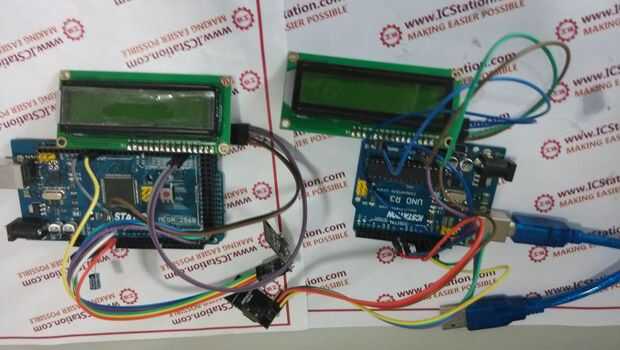

La placa principal de este sistema es UNO de ICStation y el ICStation Mega2560. Tanto de las juntas se conectan con la computadora y utilizan el NRF24L01 módulo inalámbrico para transmisión de datos. Cuando se emite la información, el panel de control principal utiliza el módulo Serial para recibir información de la computadora, mientras que uso de módulo sin hilos de la NRF2L401 a emitir la información a la computadora. Cuando se recibe información, el tablero de control principal emite la información que se transmite por el módulo inalámbrico NRF24L01 a ordenador a través del módulo Serial. Podemos utilizar este sistema para terminar la transmisión bidireccional entre ordenadores. Además, el proyecto está con un LCD1602 tableros que conectado con el tablero de control principal para mostrar los datos.

Funciones:

La función principal de este sistema es realizar la transmisión bidireccional entre dos ordenadores. La función específica es como siguiente:

(1) Abrir los monitores serie que asociado con UNO de ICStation y el ICStation mega2560.

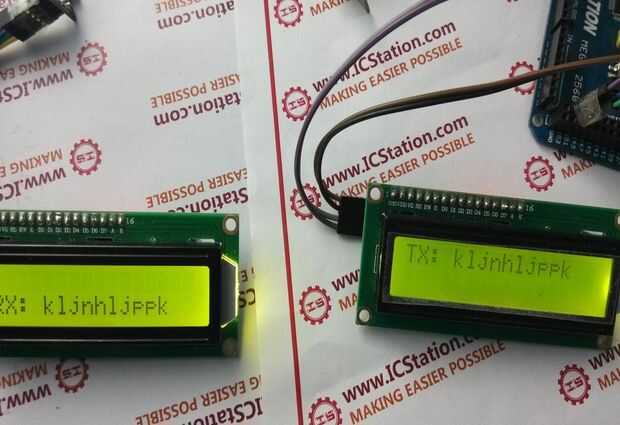

(2) entrada de una cadena de caracteres en el monitor serial que asoció el mega2560 ICStation, vamos a ver el serial monitor de la ONU ICStation la palabra "recibir" y los caracteres recibidos. Mientras tanto, la primera línea de la LCD1602 que conectado con la ICStation UNO muestra la palabra "T X" y los caracteres que se transmiten por el módulo de la serie, mientras que el LCD1602 que conectado con el ICStation mega2560 muestra la letra "RX" y los caracteres recibidos en la segunda línea.

(3) Cuando introduce una cadena de caracteres en el Monitor Serial de la ICStation UNO, podemos ver que el Monitor Serial de la ICStation mega2560 muestra la palabra "recibir" y los caracteres recibidos. Mientras tanto, el LCD1602 que asociada a la ICStation Mega2560muestra la palabra "TX" y los personajes que la serie transmitida en la primera línea, mientras que el LCD1602 que asociada a la ICStation UNO muestra la palabra "RX" y los caracteres recibidos en la segunda línea.

Código para su referencia

http://www.icstation.com/newsletter/eMarketing/NRF2L401_date_code.zip
