Paso 2: Hardware
En la última build había dejado de lado las resistencias y sólo tenía tantos LED como pude alimentada en paralelo de uno de los pines. Esto es porque planeaba en exhibir en una clase donde tendría que ser tan brillante como sea posible sin embargo esto significa que los leds se quemará algo rápido.

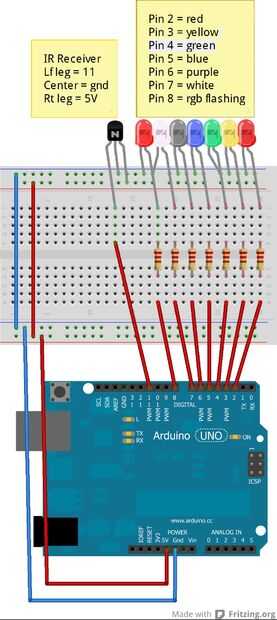

Hice este esquema usando Fritzing.
Averiguar qué resistencias que necesitará para su LED con esta hermosa herramienta.
Creo que usé 220s para la mayoría de las minas.
LED
Para tus LEDS pegar la pata negativa en la fila de negativo y la pata positiva en la fila "regular".
Puente en el centro de cualquier fila que tiene un LED la resistencia adecuada.
Conecte la fila con la resistencia al pin correspondiente.
RECEPTOR
El lado con el culo es la parte frontal (este diagrama muestra una N)
Pin de RT en fila positiva
Pasador central en fila negativa
Eje izquierdo de una fila conectado al pin 11
CONECTAR
Conectar tus 2 filas negativas, probablemente no es necesarios, pero me gusta hacerlo porque a menudo añadir cosas en más tarde.
Conecte el mismo trato, filas positivo 2.
Conecte la fila negativo a tierra y
Conecte la fila positiva a 5 voltios.
