Núcleo de la chispa activa un arrancador del coche de control remoto por WiFi (2 / 4 paso)

Paso 2: Conexiones y funcionamiento de arranque remoto

Normalmente al encender el coche con una llave, se conecta un + 12v cable de la batería con un cable de encendido, cable para accesorios y finalmente temporalmente conectar el cable de arranque para girar el motor. El sistema de arranque remoto (Avital) es interfaz con para activar un conjunto de relés de 12v/30 amp e imitan su acción con el cilindro de la llave.

Esencialmente una unidad de RS es un hotwire automatizada de su coche.

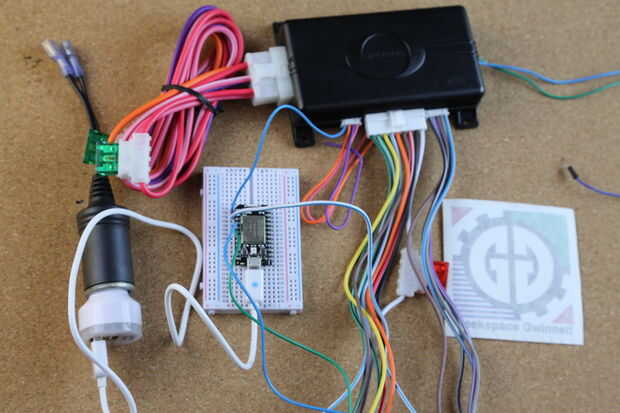

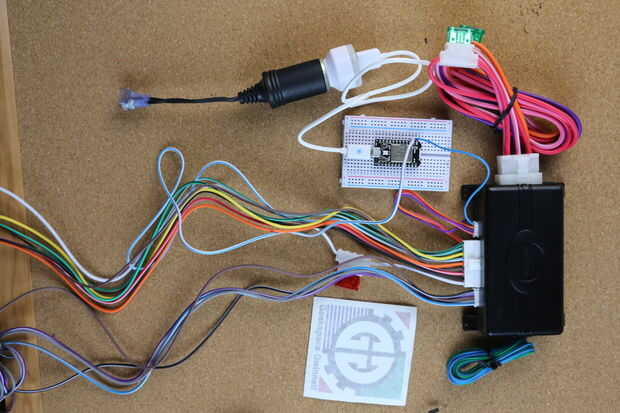

En el mazo de inicio remoto principal hay un alambre de activación de la secuencia (blanco con azul en la mía, pero consulta el manual para verificar)

Atar este cable al pin GPIO D1 en el núcleo

Agregar un diodo con la línea blanca hacia el núcleo de la chispa. Cuando la base está en modo de espera, descansará en lo alto que es un 3.3v(+) de la salida de este cable. Esto es aceptable, pero para evitar cualquier corto circuito, este debe ser aislado por el diodo.

En la toma de arranque remoto secundaria hay un alambre de estado (verde, pero todavía verificar)

Atar este cable con el conector GPIO D2 en el núcleo.

Eso es todo lo que necesitas para la versión que activa la unidad de la RS con la aplicación de Tinker.
