Paso 3: Hardware y electrónica

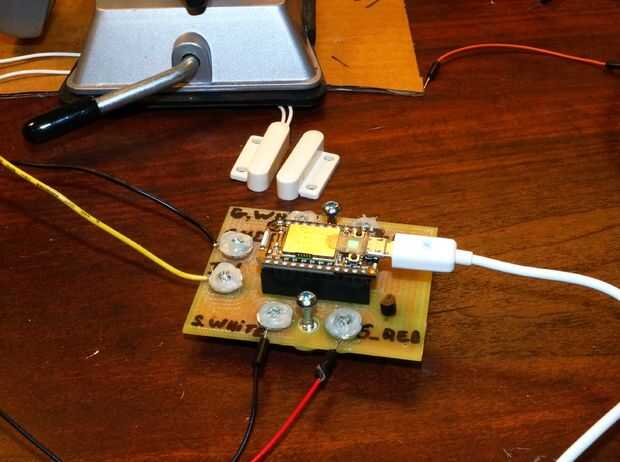

Las fotos de arriba que te diga todo lo que necesitas saber acerca de Armando el hardware para este proyecto. Adjunto también el proyecto Kicad completo con el diseño esquemático y la placa.
Interfaz con el sistema del abrelatas del Garage
La mayoría de garaje tiene un conmutador dentro de la cochera que se puede presionar para abrir/cerrar la puerta. Los detalles de este interruptor pueden variar, pero en mi caso era muy simple. El interruptor de botón que ves en la foto tenía 24V suministrados a él en el cable rojo. Cuando se presiona el botón, 24V es cortocircuito a tierra, que causa 30 mA de corriente de flujo, que indica el abrepuertas de garaje para activar la puerta.

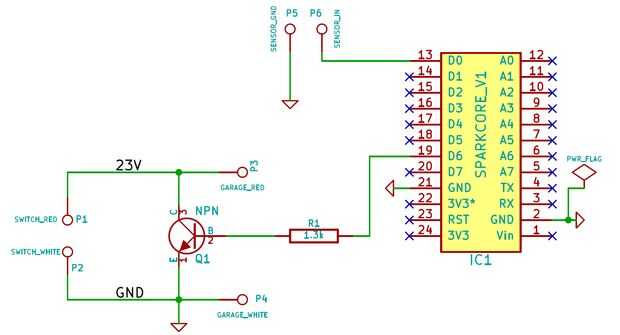

El esquema que se muestra arriba conecta un transistor controlado por el núcleo en paralelo con el interruptor de botón, que significa que la puerta se puede abrir ahora una señal de la base o el botón.
Interruptor magnético Reed
Utilizamos un interruptor de lengüeta magnética para saber si la puerta está abierta o cerrada. Cuando la pieza de imán montada en la puerta se alinea con el interruptor de láminas fijas, se cierra el interruptor y la base verá una baja señal en D0. Cuando la puerta no está en posición cerrada, el interruptor reed está abierto, por lo que el corazón ve una señal alta debido al uso de la resistencia de pull-up interna dentro de la base. Los 40 dominadas k se activan en el código.

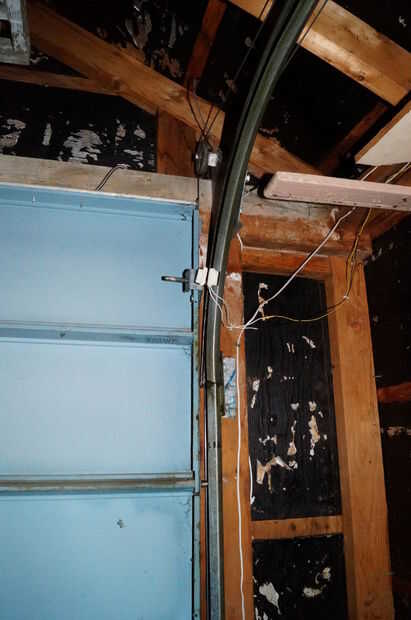

Los sensores se montan en la puerta con Velcro de fuerza Industrial, como se muestra en las fotos.
Fabricación de abrazaderas para cables

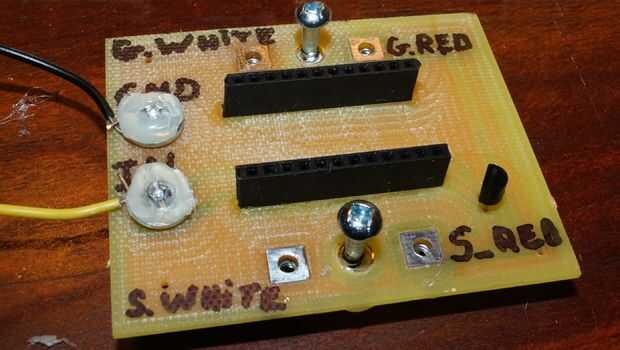

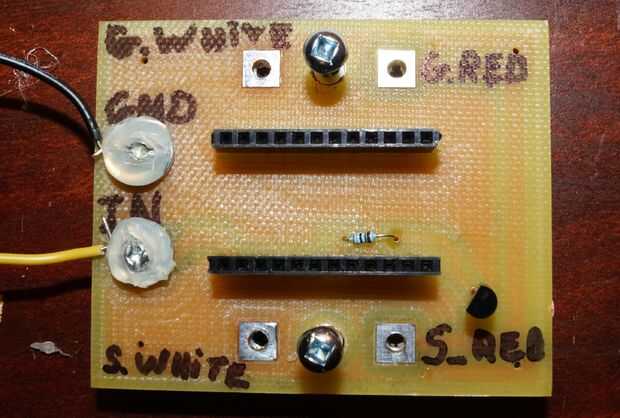

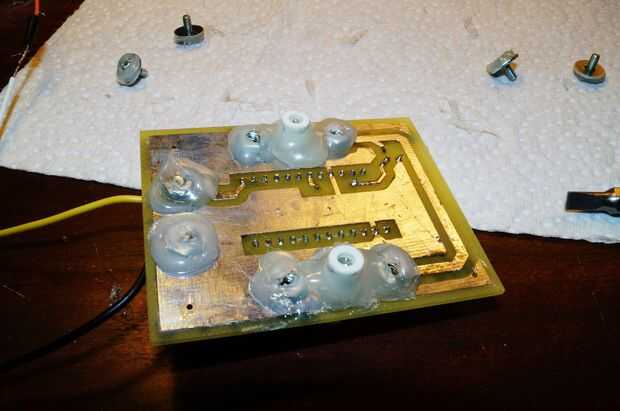

Como se puede ver en las fotos, usé la pistola de pegamento para pegar los tornillos con las arandelas y las tuercas en la parte posterior de la Junta. Esto hace muy fácil de conectar y desconectar los cables de 6 de la Junta en el tiempo-30 C, usando guantes enormes:).
Los espaciadores de plástico para los tornillos de montaje son también muy prácticos para la instalación rápida.
Que la Junta

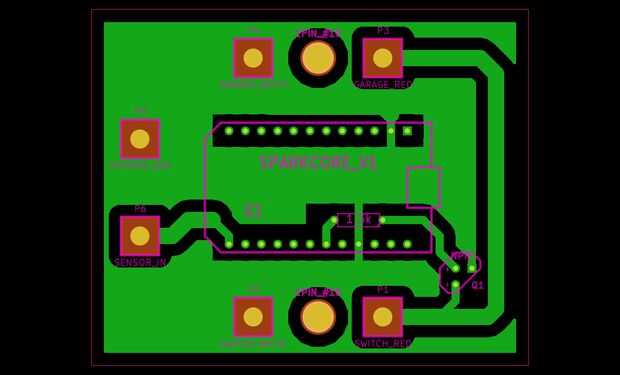

La junta fue diseñada en Kicad (calidad profesional, libre, software de código abierto) y disposición de ProtoMat S103 en mi máquina local (AssentWorks). Adjunto mi proyecto Kicad para este tutorial.
