Núcleo de la partícula / fotón - Sensor de proximidad (3 / 4 paso)

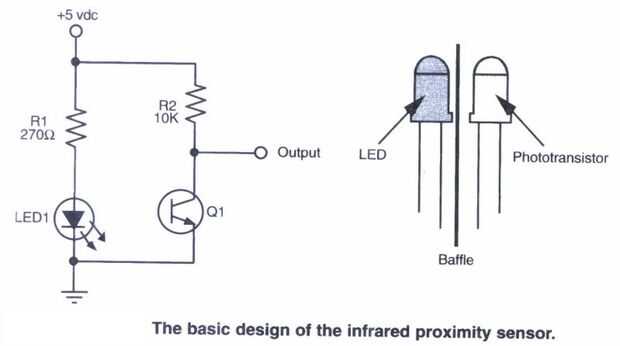

Paso 3: circuito

El circuito es muy simple y tiene sólo unos pocos componentes, también como dije anteriormente que vamos a usar un protoboard para que conocimientos de soldaduras no son necesarios.

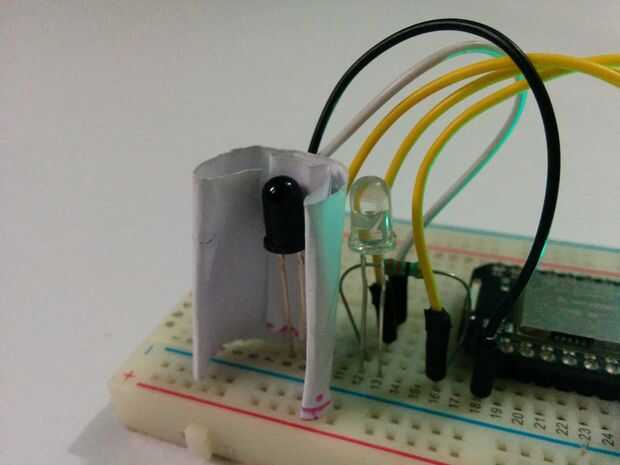

Recuerde mantener el diodo foto aislado del IR LED y la luz cubriéndolo con alguna cinta. Puede hacer todas las conexiones siguiendo el circuito anterior.
