Este Instructable es escrito sobre cómo elegir y construir un eficiente * AA * cargador para cargar hambrientos de poder Smartphones, Reproductores Mp3, auriculares Bluetooth, seguidores de Fitness, cámaras digitales y otros dispositivos de 5V de alimentación también.
¿Por qué de AA?
Pilas AA están ampliamente disponibles en todo el mundo incluyendo países remotos pequeños. Son asequible, seguro, en comparación con las células de ion de litio. En situaciones de emergencia, donde no hay ningún poder, de AA están disponibles más rápido y puede utilizarse con los aumentadores de presión para mantener los dispositivos de la gente encendidos.
Eficiencia del módulo amplificador
Elegí los módulos del aumentador de presión con voltaje de entrada mínimo de 2 x AAs (1.2v x 2 = 2.4V). La eficiencia aumenta cuando la tensión se mantiene entre 2.4V y 3.7V con la salida de voltaje en 5V a 500mA para alimentar la mayoría de los dispositivos. El tiempo del aumentador de presión para asegurarse de que su carga a un ritmo decente. Busco cargo de 1% por ciento aproximadamente por minuto cuando carga mi iPhone 5s. Otros pequeños dispositivos deben cargar mucho más rápido ritmo proporciona que su batería es más pequeño que el iPhone.
¿Cuánto jugo?
2 x 2000 mAh AA Eneloop pilas puede dar usted aprox. 50% carga en tu iPhone 5s en aproximadamente 60 minutos. Esto fue probado utilizando módulos booster Adafruit y chip. Su kilometraje puede variar dependiendo del tipo de teléfono, edad etc. 2 x 2500 mAhs pueden proporcionar el 60% +.
Piezas necesarias
- 1 x batería AA
- 2 x AA alcalina o NiMH

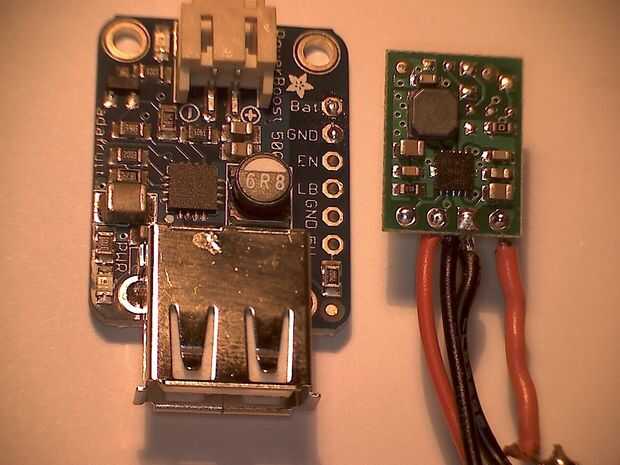

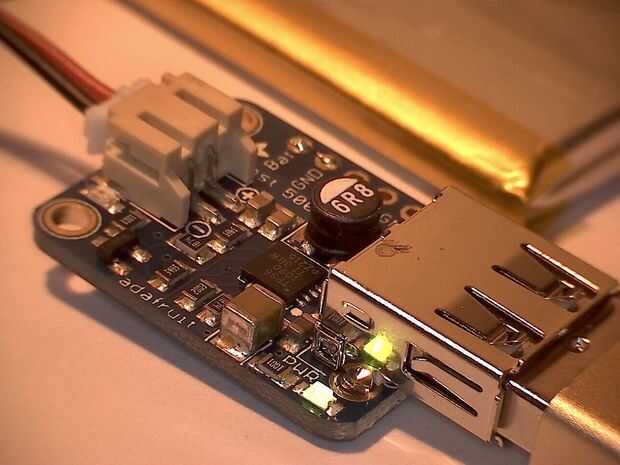

- 1 x amplificador de potencia de Adafruit para la salida de 500mA
- O 1 x Pololu booster 5V a 600 mA a 90% de eficiencia
- O 1 x Adafruit amplificador de potencia de salida 1Amp
- Resistencias de tolerancia de 1% de K 2 x 49.9
- Resistencias de tolerancia de 1% de K 2 x 75
Lo bueno de estos módulos del aumentador de presión es trabajar eficientemente con AA y las baterías de Li-Ion. Si usted está interesado, puede utilizar alimentación con batería de ion de litio también.
Descargo de responsabilidad: yo no trabajo por Adafruit o chip. Estoy recomendando estos proyectos como me gustaba usarlos y pensamiento sería una ayuda a la comunidad. Por favor tenga cuidado al trabajar con cualquier proyecto de electrónica. Uso de guantes, gafas, tenga cuidado de no oler los vapores de la soldadura. Yo no se hace responsable de sus errores provocados durante el montaje de este proyecto o fallas. Por favor tome precauciones. Gracias.
