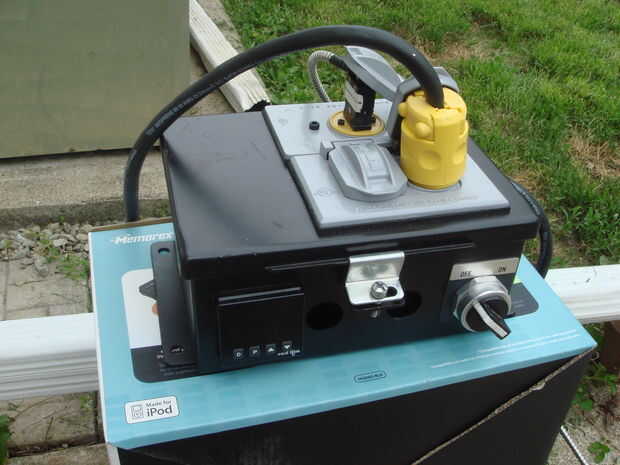

Paso 4: La caja de CONTROL

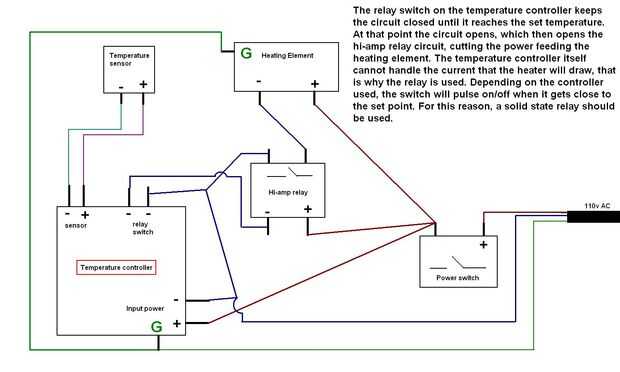

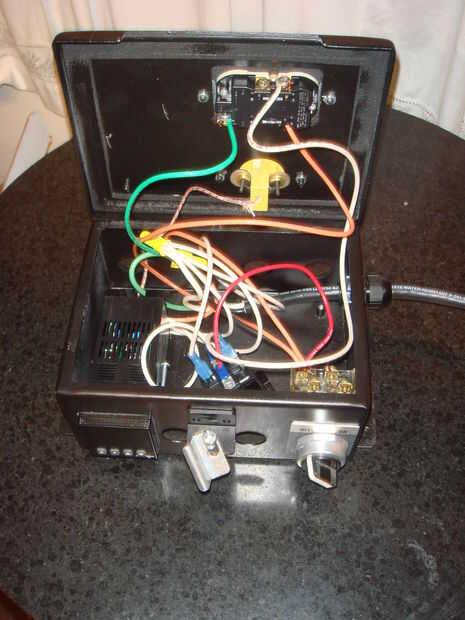

Dentro de la caja son los siguientes:
regulador de temperatura
relé de potencia
interruptor de encendido
toma de corriente
enchufe del sensor de temperatura
Ser un diseñador de la máquina, pude gorronear algunas piezas viejas en el trabajo (el gabinete eléctrico, sensor de temperatura con cable de armadura, varios cables y conectores). El controlador que he encontrado en eBay por $50. Normalmente se venden por unos $200. Las otras cosas que encontré en mi almacén de hardware local.
Una vez esto hace que controlar mi ahumador extremadamente simple. Encender! Retiene el último valor de temperatura programada. Si quería cambiar la temperatura, todo lo que tengo que hacer es empujar el arriba/abajo flechas. Habla fácil.

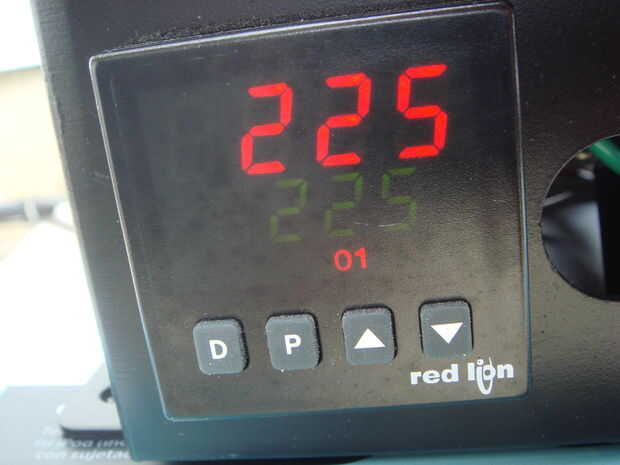

En este controlador, la pantalla roja es la temperatura actual y el verde es la temperatura deseada. Una vez que el controlador alcanza a la temperatura deseada, se encender y apagar para mantener una temperatura constante.
