Paso 4: El botón de

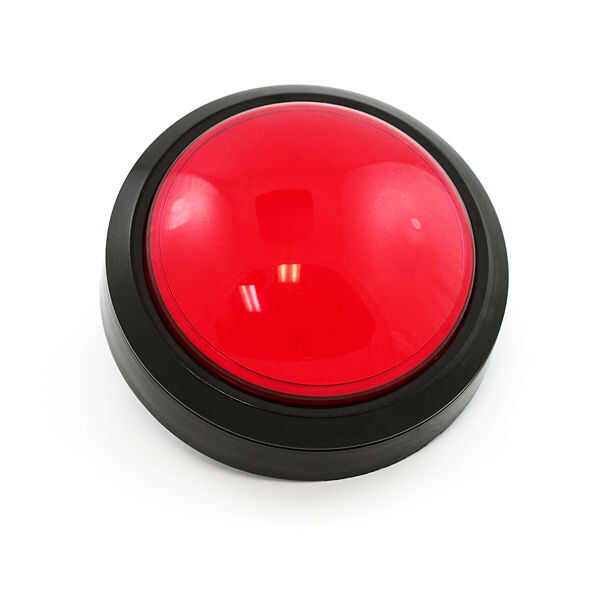

La pieza central de nuestro tablero externo fue un botón de gran cúpula roja de SparkFun. Esto fue un buen punto de partida para el juego porque es mucho más divertido hacer que los botones de 3 SDMONexys a bordo. Además, tiene la ventaja añadida de que contiene un LED interno.
El LED interno está diseñado para ser usado con una fuente de alimentación de CC de 12V por lo que debe ser modificado para ser utilizado con los 3.3V de la salida de los 3 SDMONexys. Para ello, desenrosque la parte inferior del botón y tire del compartimiento de interruptor del LED. Debe ser capaz de extraer el soporte de plástico que contiene el LED y una resistencia. Simplemente desoldar la resistencia incluida y sustituirla por una apropiada resistencia nuevo. Se utilizó una resistencia de 100 ohm como el reemplazo.
