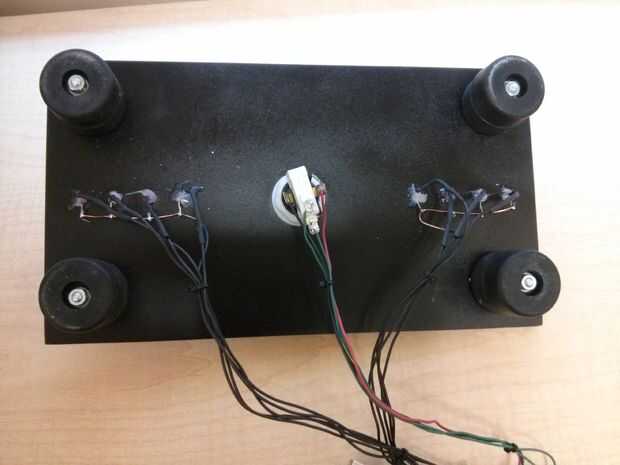

Paso 6: La parte inferior de la Junta

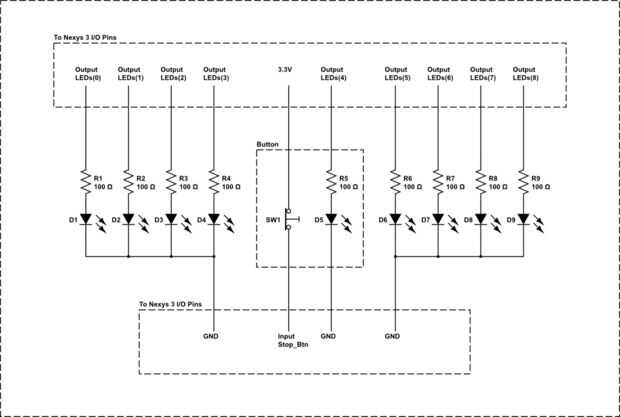

Ahora tenemos que conectar el LED y botón de manera que puede ser conectados a los pines de I/O de la Junta de SDMONexys 3.
Primero hemos soldado una resistencia hacia el ánodo de cada LED. Nuestros LEDs rojo encontramos que 100 ohmios es un valor adecuado. A continuación usted querrá soldadura adicional cable aislado a los extremos de cada resistor; alrededor de un pie cada uno debería ser suficiente. También utilizamos del encogimiento del calor para cubrir los cables expuestos y resistencias.

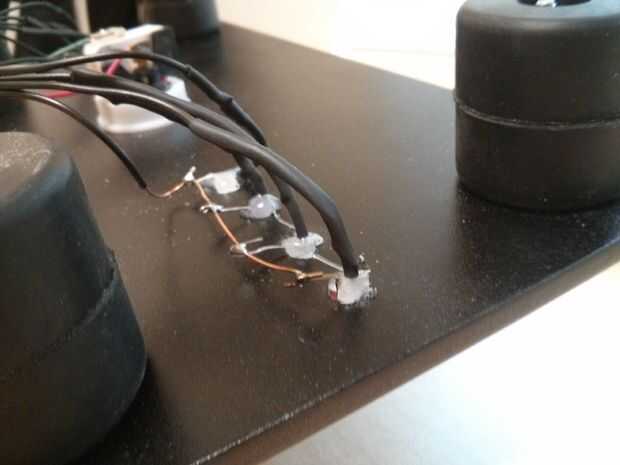

Un cable de tierra común necesita soldar en todos los cátodos de los LEDs. Sólo cortar alrededor de 6 pulgadas de alambre y envolver cada cátodo alrededor del alambre desnudo, les soldadura junto al moverse a través de. En el último LED a cada lado que necesita soldar alambre adicional que puede conectarse a la tierra fija en el tablero de SDMONexys 3.
Para conectar el botón, es necesario soldar alambre adicional a dos terminales del LED en el botón. Además, también necesitará conectar los cables a los terminales del interruptor de la misma manera.
