Nuevo radio reloj (4 / 6 paso)

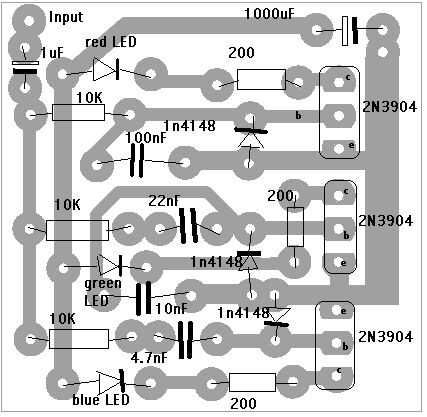

Paso 4: Piezas necesarias

La lista de los pats es:
3 transistores NPN 2N3904 (puede ser utilizado cada NPN de pequeña señal con BETA > 80)
3 diodos de pequeña señal (utiliza diodos de Schottky de la 1N5711 tipo, pero se puede utilizar un diodo Si normal)

3 resistencias de 200 ohmios (para la fuente de 5V) - en serie con los LEDs
3 resistencias de 10 KOhm

condensador electrolítico 2.2uF x 1
condensador de cerámica de 1x100nF
condensador de cerámica de 1x22nF
condensador de cerámica de 1x10nF
condensador de cerámica de 1x4.7nF

3 LED brillante - rojo, verde, azul (se puede poner más en serie, pero debe tenerse en cuenta la tensión de alimentación utilizada)
3 reflectores de LED adecuados (#250807 en Distrelec)
