Paso 12: Cable de alimentación / señal de pernos

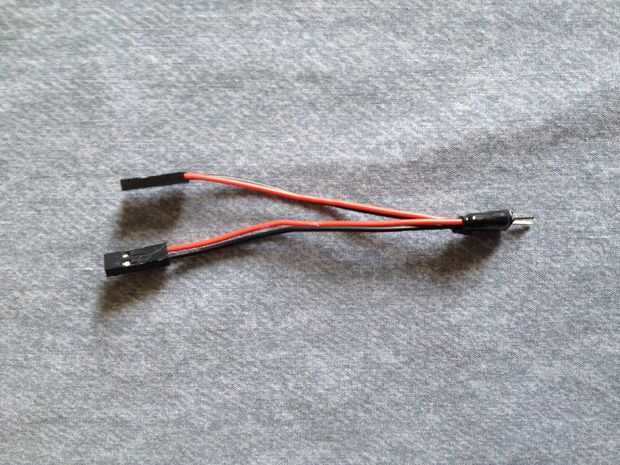

El Arduino tenía solamente un perno de 5VDC. He tenido dos dispositivos. Así que hice este divisor de algunos encabezados macho y un cable de chatarra con headers hembra en ambos extremos. Cortar el cable en dos y había despojado de los extremos cortados.
Luego trenzados entre sí los extremos rojo y lo mismo para los extremos negros, soldar a un cabezal de dos clavijas macho. En primer lugar, me deslicé en algunos, la tubería del encogimiento del calor, envuelto los alambres torcidos alrededor de un solo perno, recortar el extremo y deslice el perno. Esto creó un zócalo poco se deslice sobre la cabecera de dos clavijas macho antes de soldar. Me resbaló hacia abajo del tubería del encogimiento del calor y aislamiento de las conexiones individuales. Entonces, coloca una pieza más de la tubería sobre la conexión entera.

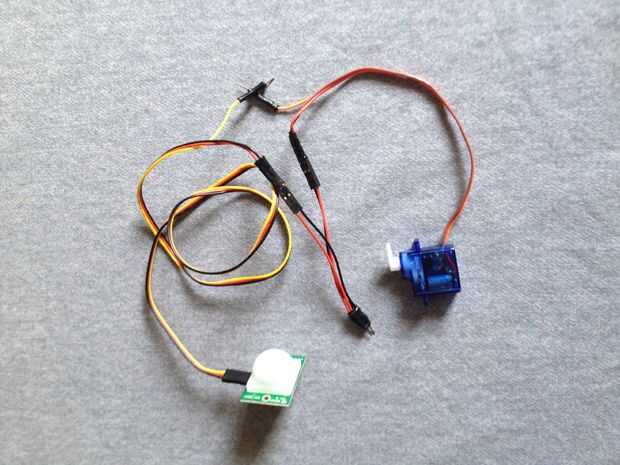

Yo también había quitado las tomas desde el cable de extensión de servo y servo, dejándome con pernos desnudos. Me inserta un encabezado de uno de los pines macho en cada toma y cubiertos que con calor del encogimiento así. Esto fue necessay porque el Arduino tiene enchufes hembra para todos sus pernos.
