Paso 13: Alambre para arriba de los ojos
Los colores son fundamentales cuando se describen las conexiones, con una excepción. No hay codificación estándar para servos RC de color, así que tenga cuidado al conectar el servo con Arduino.

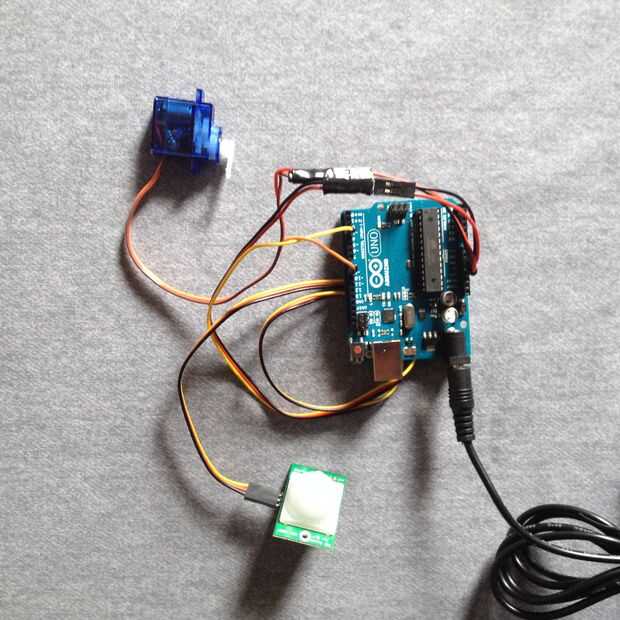

Las conexiones de los servos y el detector de movimiento (cable de extensión de servos), están conectados en el divisor de potencia. Para los cables de servo, marrón a negro y rojo a rojo. Para el detector de movimiento, rojo con rojo y negro para negro.
Conecte el divisor de potencia a la sección de alimentación de Arduino, donde rojo va a 5V y negro va a tierra. Los colores son fundamentales a lo largo de
Con el 24" 3 cable, conector hembra, conecte el detector de movimiento. En la parte posterior del detector de movimiento, las clavijas están etiquetadas. Tierra va a negro y hacia fuera pasa a amarillo.
La línea naranja de la señal al servo se conecta en el pin 3 en el Arduino.
La línea amarilla de la señal del detector de movimiento está conectada en el pin 9 en el Arduino.
Los valores del pin se pueden cambiar en el código de Arduino.
