Paso 2: Nunchuk extensor Cable de conexión

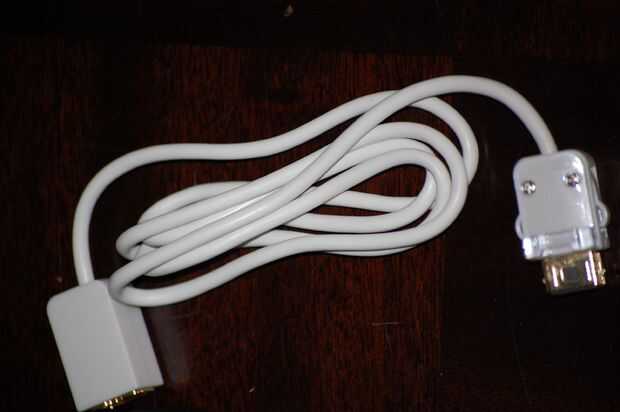

El cable de extensión se utiliza para conectar el nunchuk inalámbrico para la placa Arduino.
Esta sección es básicamente una repetición de partes de otro instructable, que algunas fotos han sido tomadas de dicho instructivo. Ver el enlace de más abajo:
1. Corte el extremo del conector macho del cable
2. Pele el aislamiento del cable blanco para revelar los alambres internos

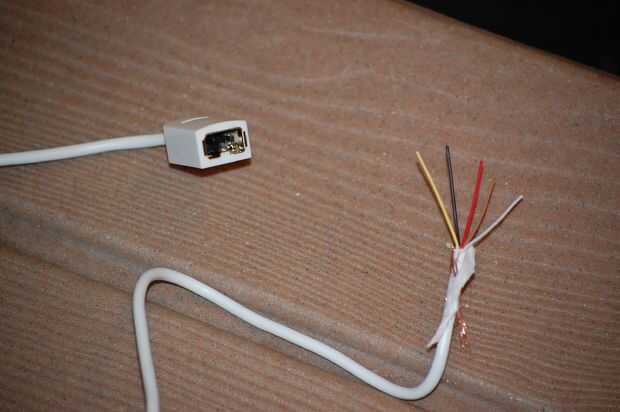

3. exponer los alambres internos: mi cable tenía sólo 5 cables de colores y algunos filamentos de cables expuestos envueltos en papel blanco
4. ahora que tienes acceso a todos los cables, una porción de cada uno para exponer los cables dentro de la tira

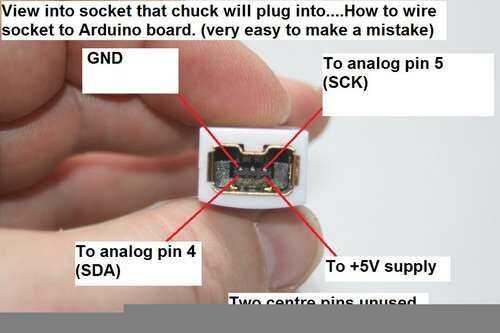

5. sólo 4 cables son utilizados. Buscar en el extremo hembra del cable. Hay 6 puntos de contacto: 3 en la parte superior, 3 en la parte inferior. 4 exterior se utilizan mientras que 2 las y medianas no. Vea el diagrama arriba.

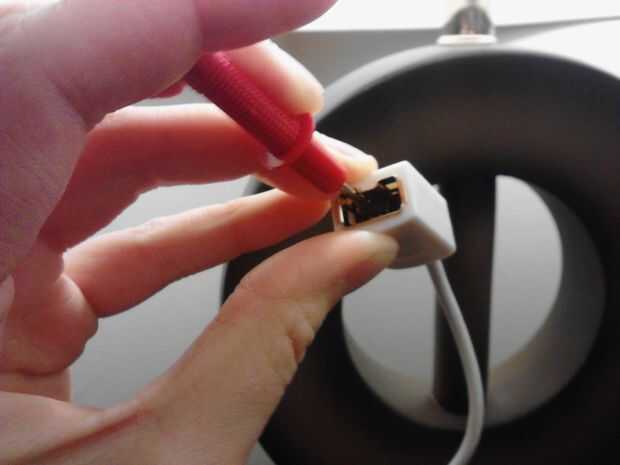

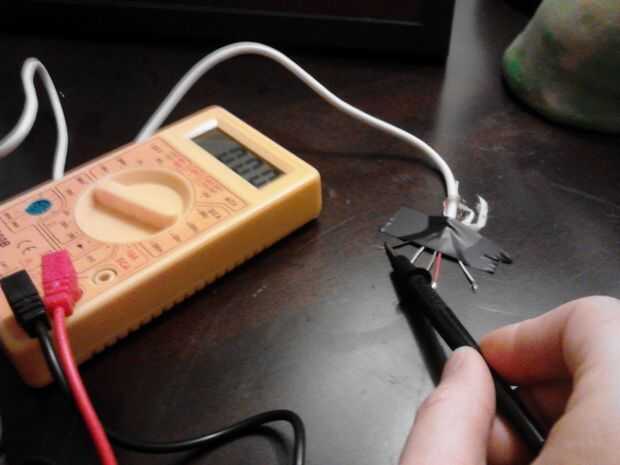

6. ahora usted necesita saber cual cable es cual contacto. Para ello, puede utilizar un multímetro para medir resistencia. Utilice uno de los cables del multímetro para hacer contacto con uno de los puntos en el conector hembra del cable y usar el otro cable para hacer contacto con la parte expuesta de un cable de color. Cuando encuentre el cable que corresponde al punto de contacto en la toma de corriente, el multímetro mostrará 0 ohmios. Ver el video si usted está confundido.
7. cuando han descubierto que los cables están que, etiquetarlos para que no se olvide. Corté el alambre que le estorbe.
8. puede soldar los extremos de los cables un poco para hacer un fuerte alambre sólido que es más fácil conectar el Arduino que los delgados cables extendidos tal como son. Aquí hay un enlace a un vídeo sobre cómo soldar para aquellos de ustedes que son como yo antes de este proyecto y que nunca han usado un soldador:
http://www.youtube.com/watch?v=BLfXXRfRIzY
Asegúrese de no utilizar demasiado de la soldadura o el cable es demasiado grueso para conectar al arduino
