Paso 3: Configuración de la Junta de pan para las pruebas de cableado

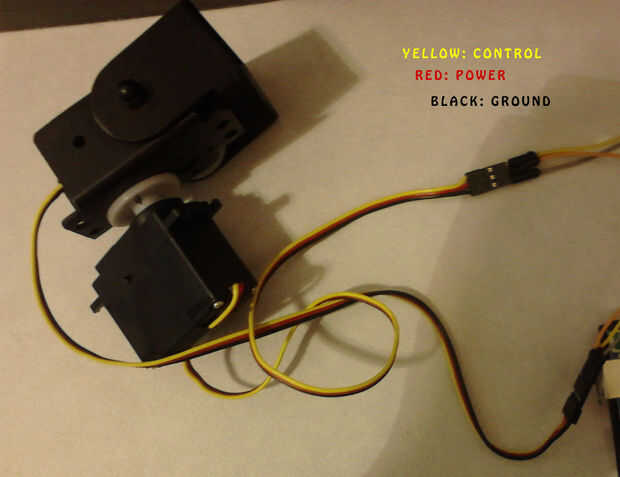

1. Conecte los cables de puente a los servos. será necesario uno para la energía, suelo y control de cada servo.

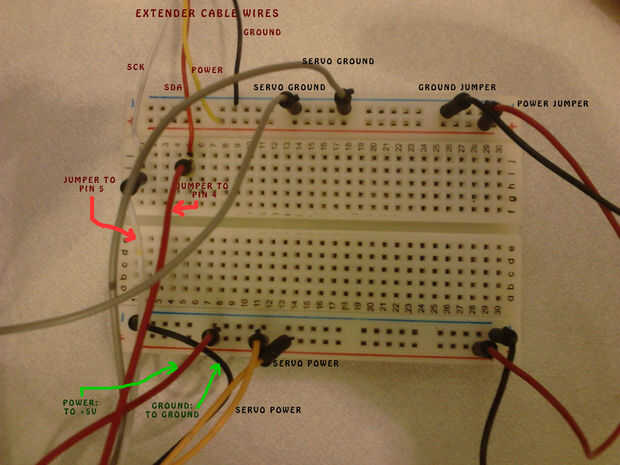

2. Utilice el tablero de pan para alimentar los servos y el nunchuk. Usted puede atar con alambre la placa de pan cómo siempre funciona mejor para usted, pero yo he proporcionado mi set de cableado para arriba para su referencia. Aquí hay un video en el pan básico de junta para los nuevo en esto:
http://www.youtube.com/watch?v=q_Q5s9AhCR0&feature=related

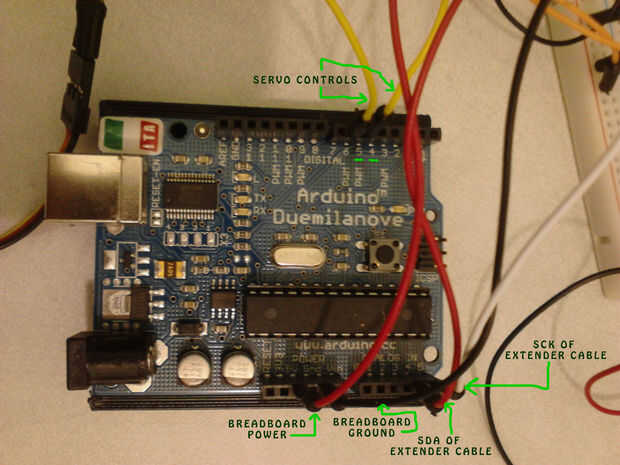

3. alambre Arduino: Esto incluye alimentación y tierra de la placa, SDA y SCK del extensor de cable desde el tablero de pan y los puentes de control del servo.
4. adelante, conecte el receptor de nunchuk en el cable de extensión
5 una vez que todo está conectado que esté listo para cargar el código y probarlo
