Paso 3: Modificar el tablero de regulador del Stick Arcade de iCade gabinete

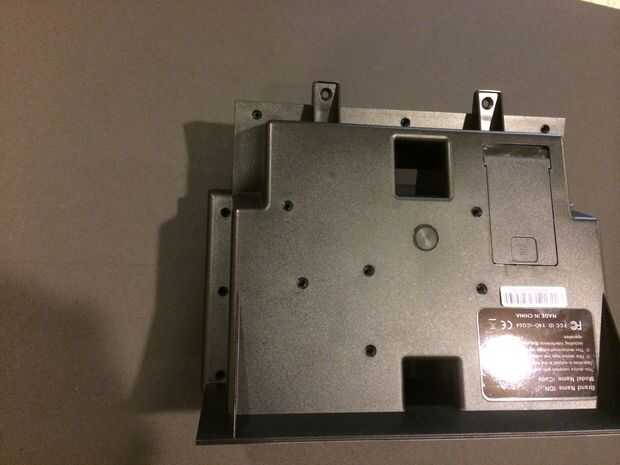

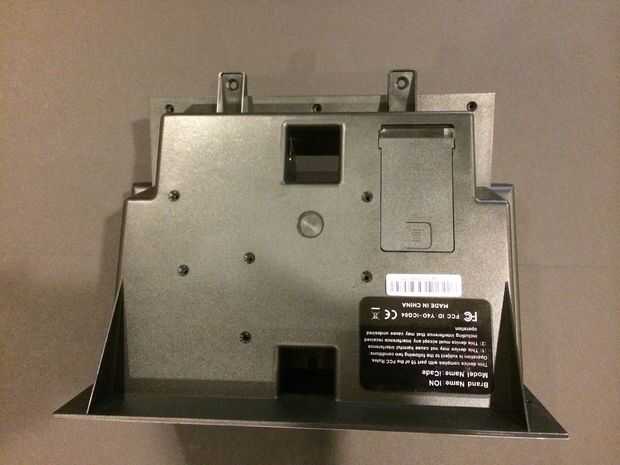

Después de colocar las pieles de panel personalizado sobre cada pieza del armario, es hora de desmontar el arcade stick de control de la iCade gabinete. Para el iCade arcade stick de control para comunicarse de forma nativa con la OUYA, es necesario sustituir el módulo de bluetooth con el módulo de interfaz de controlador de USB de Cade-Shield. Para reemplazar el módulo, debe desmontar el regulador de arcade que se incluye con el iCade gabinete. Si tienes los tornillos de seguridad asegurar el control de la vivienda, debe tener un destornillador de tipo tornillo de seguridad. Encontré dos tornillos de seguridad en mi módulo de controlador particular.

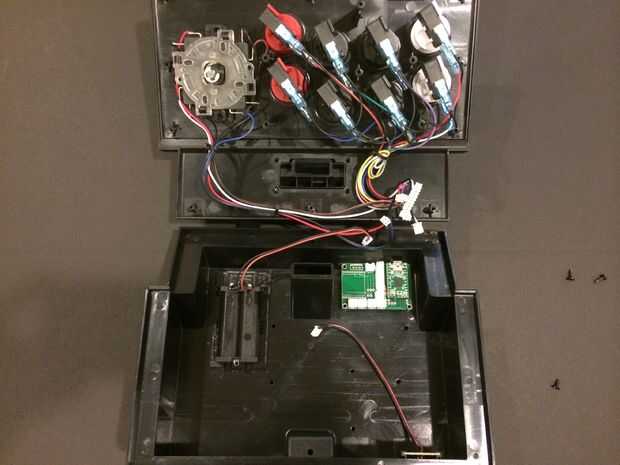

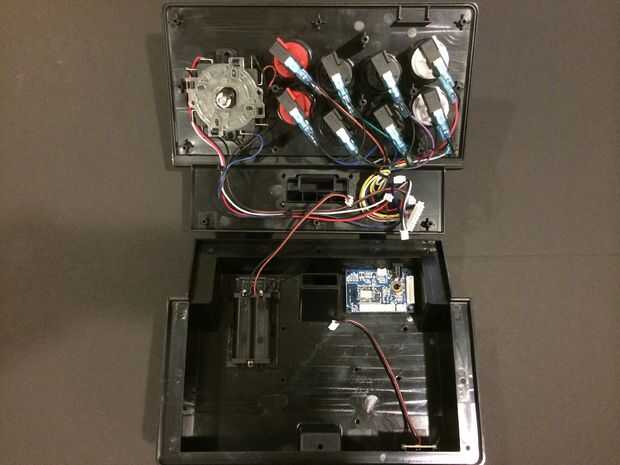

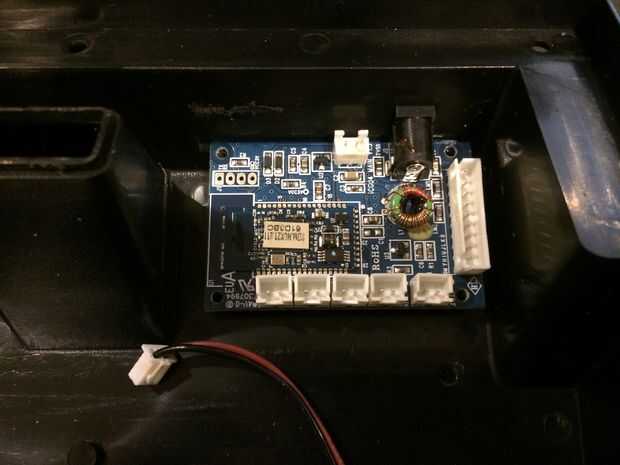

Después de quitar todos los tornillos, coloque los tornillos en un lugar seguro para que estén disponibles cuando sea el momento para volver a montar el controlador (Nota: he decidido dejar los tornillos de dos seguridad incluso después de volver a montar el regulador por lo que fácilmente podría desmontar y volver a montar otra vez). Una vez que retire todos los tornillos, usted encontrará que hay una película de plástico rojo en los puntos de conexión de los conectores del interruptor conectados al módulo de controlador Bluetooth. Esta película plástica es frágil y puede interrumpido y quitado con alicates de punta. Es posible sacuda suavemente estos conectores sueltos también. Una vez que haya quitado todos los enchufes conectador 7 desde el módulo de Bluetooth original de iCade, destornillar el módulo de la base de la controller (4 tornillos). Las imágenes de este paso muestra el proceso de desmontaje del arcade control y el controlador de bluetooth se ve como una vez quitar los conectores. Proceder a reemplazar ahora el viejo iCade Bluetooth módulo con el módulo de interfaz del USB de Cade-escudo. Tome nota de los cables de colores con respecto a, abajo, izquierda y derecha posiciones del joystick como reemplazar el módulo de bluetooth con el módulo de Cade-Shield. Las fotos mostradas en este paso ilustran conectar cada conector uno por uno hasta que todas las conexiones se han hecho para el módulo de interfaz de Cade-escudo en caso de no hacer una nota de la combinación de colores.

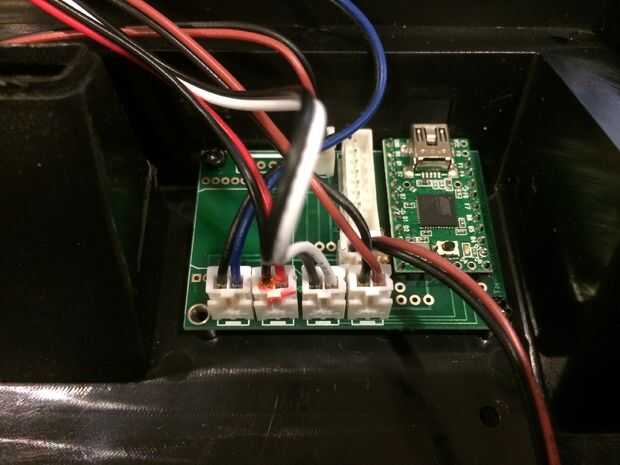

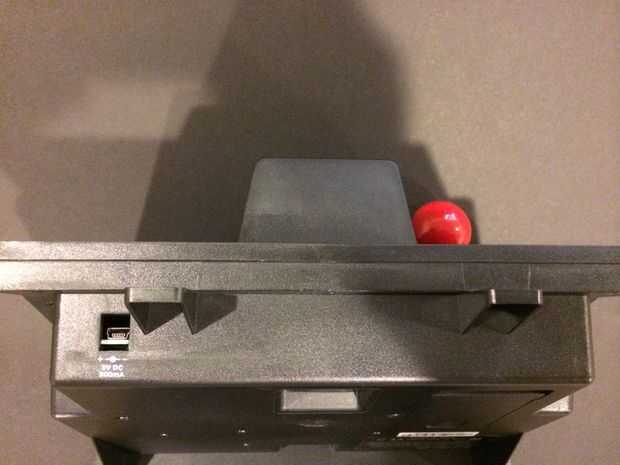

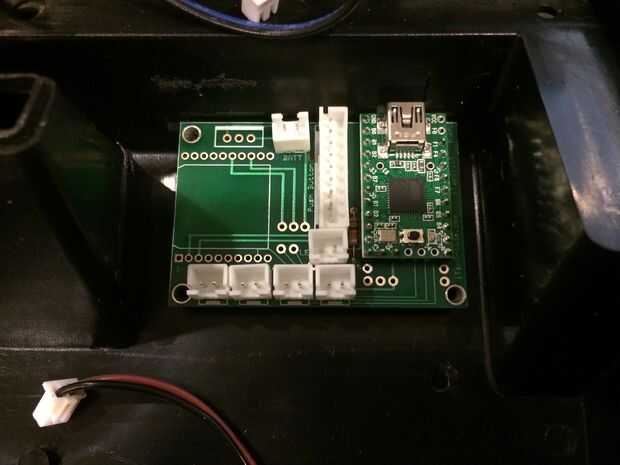

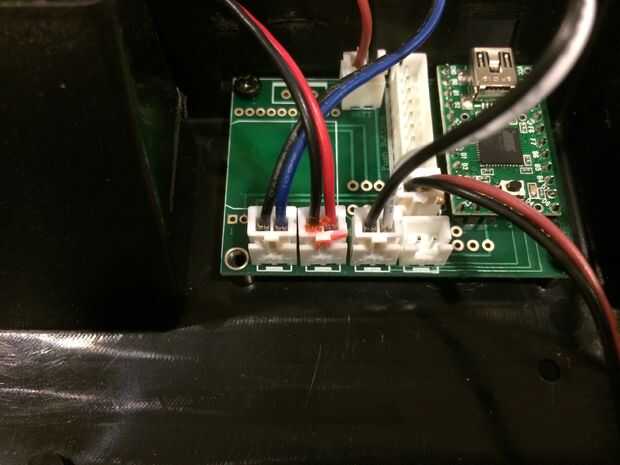

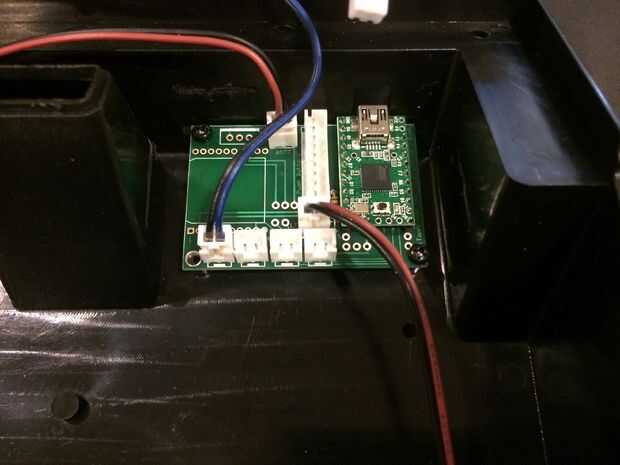

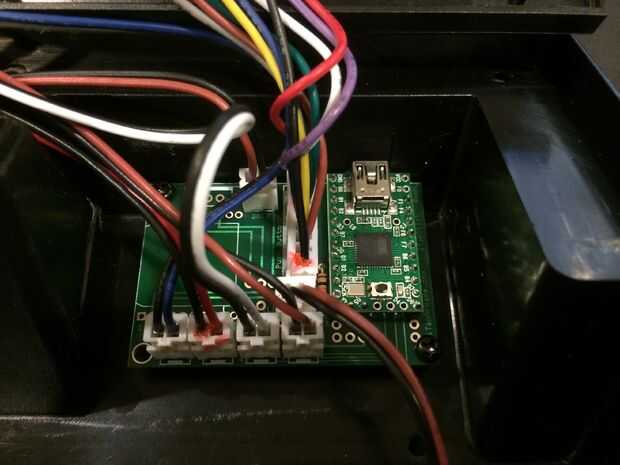

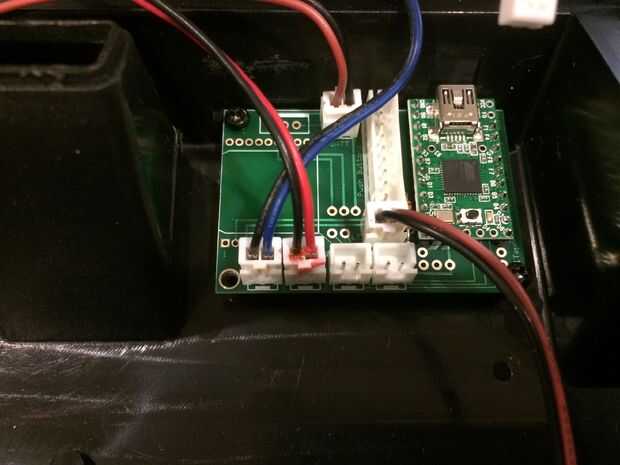

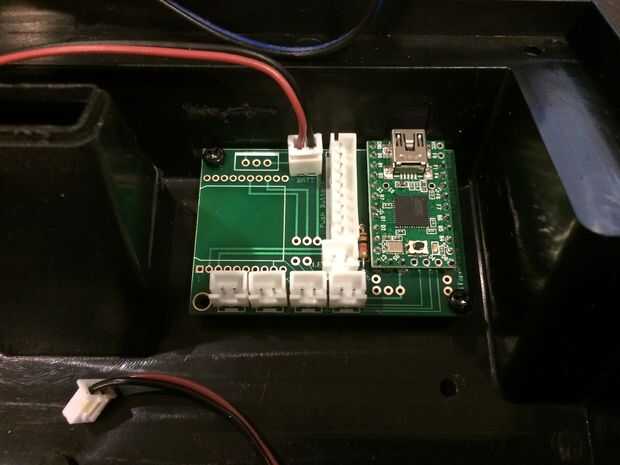

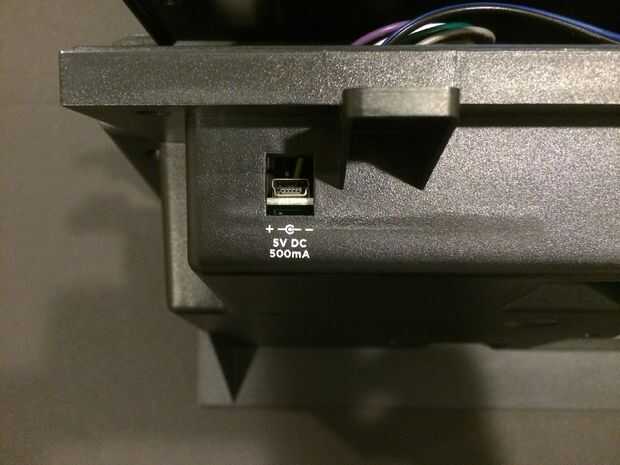

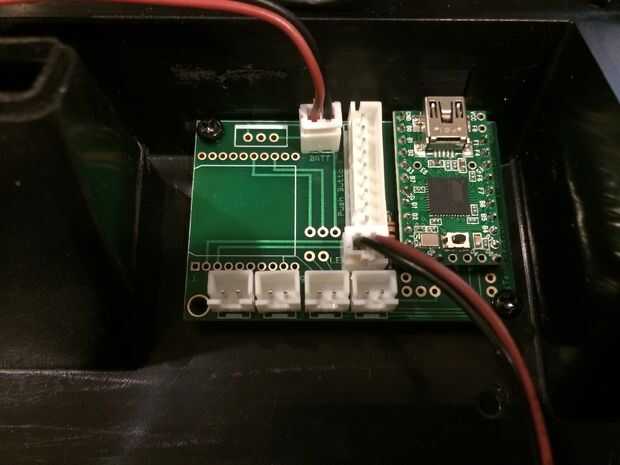

Una vez que retire el módulo bluetooth de iCade, necesita sólo 2 de los 4 tornillos para montar el protector de la Cade a la base de la controller. El módulo de Cade-escudo fue diseñado para ser un reemplazo directo para el módulo bluetooth original permitiendo poder ser proporcionado a través de la interfaz USB (ningunas baterías requeridas - un conector para el compartimento de la batería fue proporcionada para no dejarse colgando dentro del controlador). El conector de interfaz USB se encuentra en la apertura de la base del controlador. Posicionamiento una vez que el protector de la Cade y montaje en la base de la controller, vuelva a conectar los 7 conectores al Cade-escudo como se muestra en la imagen. Tenga en cuenta el esquema de cableado de color. Una vez que sustituir el módulo de iCade con el módulo de Cade-Shield, puede reemplazar los tornillos de la base de controlador. (Nota: Si desea probar el interfaz de control ahora, podría configurar su OUYA con su base controlador recién montado. Siga las instrucciones con su OUYA, pero en lugar de utilizar el mando inalámbrico Conecte su controlador recién montado el OUYA mediante el puerto USB. Ahora podrá navegar por el menú OUYA y jugar juegos en su OUYA con la base de la controller modificado de iCade. Configuración OUYA requiere tener una conexión WiFi o Ethernet antes de descargar y reproducir cualquiera de los juegos).
