O-mat (6 / 8 paso)

Paso 6: El código - sketch de arduino

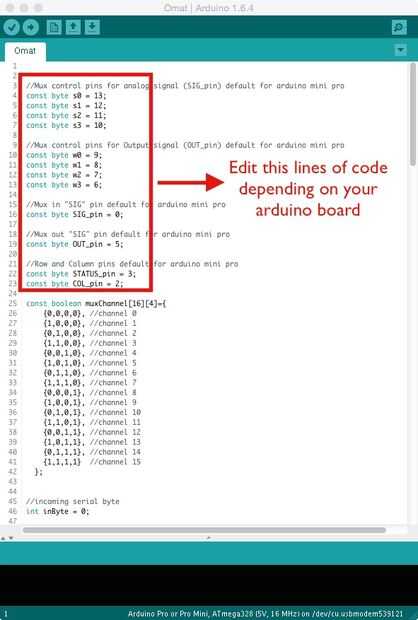

Antes de subir el sketch de arduino para el micro controlador, compruebe que los pasadores estén perfectamente conectados como las primeras líneas del código.

A continuación es la configuración para el arduino mini pro como el diagrama del circuito que está en el paso anterior, esta configuración es la configuración predeterminada en el sketch de arduino

 //Mux control pins for analog signal (SIG_pin) default for arduino mini pro const byte s0 = 13; const byte s1 = 12; const byte s2 = 11; const byte s3 = 10; //Mux control pins for Output signal (OUT_pin) default for arduino mini pro const byte w0 = 9; const byte w1 = 8; const byte w2 = 7; const byte w3 = 6; //Mux in "SIG" pin default for arduino mini pro const byte SIG_pin = 0; //Mux out "SIG" pin default for arduino mini pro const byte OUT_pin = 5; //Status and Column pins default for arduino mini pro const byte STATUS_pin = 3; const byte COL_pin = 2;

Si usted decide hacer el circuito con un arduino uno, la configuración de los pines debe ser como el siguiente código

 //Mux control pins for analog signal (SIG_pin) default for arduino mini pro const byte s0 = A4; const byte s1 = A3; const byte s2 = A2; const byte s3 = A1; //Mux control pins for Output signal (OUT_pin) default for arduino mini pro const byte w0 = 6; const byte w1 = 5; const byte w2 = 4; const byte w3 = 3; //Mux in "SIG" pin default for arduino mini pro const byte SIG_pin = 0; //Mux out "SIG" pin default for arduino mini pro const byte OUT_pin = 2; //Status and Column pins default for arduino mini pro const byte STATUS_pin = 8; const byte COL_pin = 9;
