Paso 2: Hacer módulos de sensores IR
OK así que tenemos todas las piezas se reunieron permite comenzar construcción...!

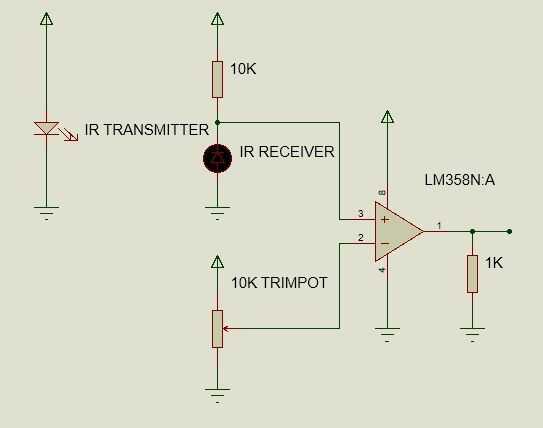

Primero haremos Sensor IR se da el diagrama del circuito.
PRUEBA DE SENSORES:

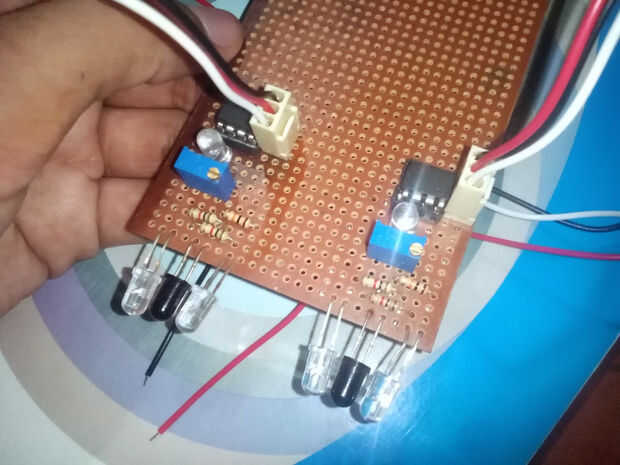

Conectar la batería, batería de 9V se puede utilizar no importa. No dañar el IC LM358N, ahora mueve la mano hacia el receptor IR que el LED en el pin 1 debe brillar cuando la mano está cerca del transmisor IR. El LED emisor de infrarrojo debe ser un poco inclinado hacia el LED del receptor de IR, no debe ser paralelo. Para que los rayos infrarrojos transmisión por el transmisor de IR después de golpear a un objeto debe ser reflejado hacia el receptor y por lo tanto se enciende el LED en el pin 1. Aviso que utilicé dos IR Transmisor LED en el LED del receptor IR para precisión.
