Obstáculo, evitando Robot (7 / 14 paso)

Paso 7: Conectar el Sensor al cerebro

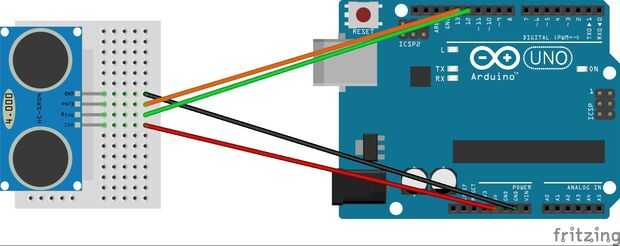

Ahora se reúnen algunos cables y conectar el sensor al arduino según este diagrama que hice.

Preste atención que el sensor ping puede tener un esquema de los terminales diferentes (por ejemplo de 5 pins), pero debe tener un pin de voltaje, conector de tierra, trig patillas y un eco.
