Paso 9: Añadir la Neopixels
El palo de NeoPixel que tienes está basado en el chipset de la WS8211, que básicamente significa que el LED tiene diminutos chips dentro de que cada uno individualmente direccionables, con sólo uno de los pines (mientras que sin el WS8211 en el NeoPixels, sería necesario un perno por el LED). También puede cada uno hacen millones de diversos colores mezclando rojo, verde y azul!

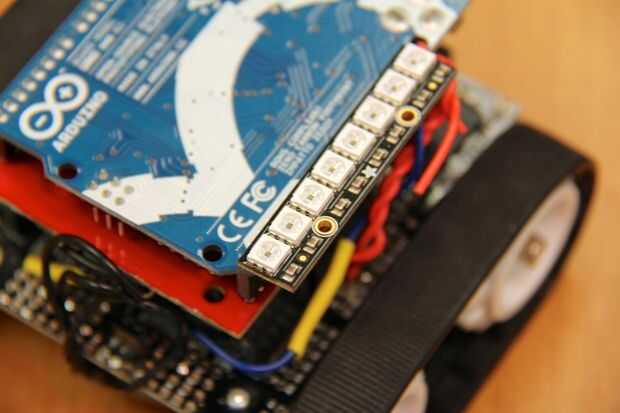

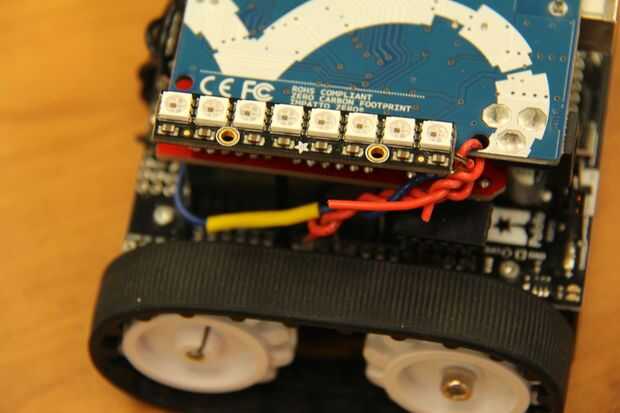

Sacar algún alambre y corte 2 piezas hasta unos 3-4 pulgadas de largo + una longitud de 5-6 pulgadas y uno de soldadura los extremos de cada cable a la tierra, DIN (Asegúrese que no soldar al lado de la Neopixels duda, y que usted suelde el cable largo a este pin!) y 4-7VDC. Tomar un alambre y cortarlo a unos 3-4 pulgadas, pero no tira de los extremos. Envolver el alambre alrededor de los extremos de los tres cables que soldado al palo NeoPixel (pero asegúrese de que los cables no corto), y luego a través de la fijación izquierda inferior agujero de Arduino UNO (ya que es hacia abajo, será el orificio inferior de montaje derecha), finalmente tuerza el alambre para que el palo de NeoPixel es ajustado alrededor del orificio de montaje. Luego, doblar los NeoPixel palillo 90 grados, para que quede al ras con la placa de Arduino UNO (ver fotos).
Aunque tiene su soldador, tomar cada uno de los extremos de los cables que sueldan a la palanca de NeoPixel y encuentran que los cables que. Debe soldar el cable GND a GND en el escudo de ZumoBot, 4-7VDC soldadas a 5V, y DIN hasta D5, que está al otro lado del frente del panel que tiene la I / pins O explotados a
