Paso 7: El escudo de la soldadura

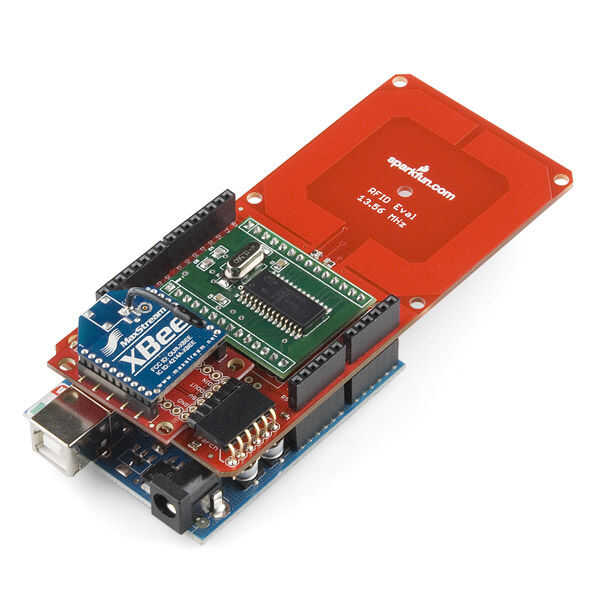

Sacar el escudo de RFID de SparkFun y la soldadura en las cuatro cabeceras apilable en el escudo. A continuación, soldadura hembra 6 - jefe del pin de ángulo recto sobre el zócalo XBee, pero con la cabecera hacia el camino opuesto que en la foto. Soldar una 6 perno ángulo recto masculino cabecera del XBee Explorer Breakout y enchufe en la cabecera. El XBee Explorer desglose debe ser boca - abajo y a la derecha, colgando fuera de la pantalla.
Luego, soldar en headers hembra pin dos 14 en el zócalo del módulo de RFID y enchufe en el módulo de RFID. Seguir adelante y cargar el código de ejemplo en un Arduino con un módulo RFID y XBee Explorer enchufado en la pantalla y asegúrese de que todo funciona bien.
Foto créditos: SparkFun Electronics
