Paso 8: Hackear el escudo

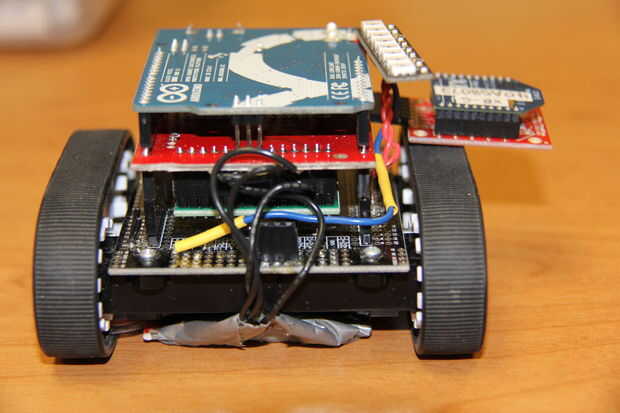

Una vez que tengas el escudo todos de la manera soldadas / montado, empezaremos hacking el escudo que podemos mover las antenas en la parte inferior del robot! Esto requerirá divide el escudo, y te afeite de la máscara de la soldadura de la Junta, para que podamos conseguir para el cobre de las antenas.
En primer lugar, tomar un cuchillo X-ACTO y empezar a cortar el escudo, justo en el cruce de los condensadores de pequeñitos y la antena principal (entre los agujeros de montaje y los condensadores). Finalmente, el escudo se encajarán a presión.

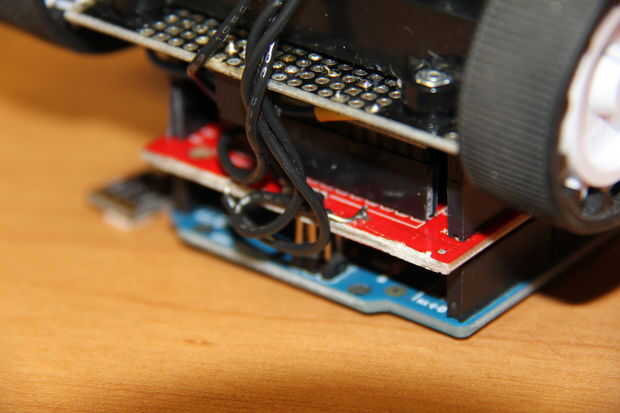

A continuación, tomar su cortador diagonal y frote la punta a la Junta (en la parte trasera, justo al lado de las vias), de los tres alambres de cobre. Después de que se exponen los rastros de cobre, añadir una pequeña soldadura a cada rastro. Con cuidado, coloque un alambre paralelo a la traza y la soldadura (repetir para cada traza). Desoldar la resistencia ohmios dos 0 en la parte superior el escudo (debe ser muy fácil) y rasguño de la máscara de la soldadura junto al grupo de condensador. Añadir una pequeña soldadura entre las tres clavijas más cercano de los condensadores para cada grupo. A continuación, el rastro medio (en la parte posterior de las antenas) al cobre junto al grupo de condensador de la soldadura, soldadura el rastro más cercano de las antenas para el Banco de capacitores de la parte inferior y el rastro más lejano en las antenas para el Banco de condensador superior. Rasguño de la parte de la parte superior del ala izquierda de las antenas y soldar un cable desde ahí hasta el lugar junto al grupo de condensador (donde soldar el rastro medio en la parte posterior) y a la misma a la derecha.
Con cuidado, poner pegamento caliente sobre el cobre expuesto en la parte inferior y superior de la pantalla, para asegurarse de que nada pantalones cortos hacia fuera o roturas aparte.
Ahora ha realizado el escudo de RFID de hacking!
