Obtener "estrella" - como sistema para su coche, gratis. (2 / 4 paso)

Paso 2: Construir el circuito.

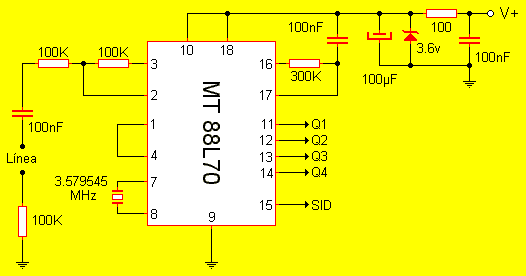

Algunas habilidades de montaje del circuito se necesitan en este paso, así que voy asumir que y mostrarle el esquema. Utilice su IC 7805 y el condensador de 1000 uF para proporcionar suministro a él constante de 5 V. (Ignorar la resistencia zener y 100 ohmios, el 7805 ocurre y es mucho mejor). Ya que nos va suministrando sólo 5 voltios a un solo IC, el disipador térmico puede ser obmitted. De su mano libre, tome el cable para el earpice, lo de (earpice). y de la soldadura de la malla o blindaje a tierra, entonces el cable interno a 100nF condensador entrada audio.

De esta manera que tu móvil va a pasar el tono presiona las señales de audio para el DTMF y les decodificará a su salida binaria.

En cada salida binaria se conectará un transitor tampón para controlar un relé de V 12. Ahora los relés son alimentados con 12 voltios, el transistor sólo los motivos, así que funcionan, pero los relés no corriente de impulsión de la fuente de 5V (así Mantenlo simple).

BC548 es común, pero puede tratar de cualquier baja o media potencia npn, como BC238, 2N2222, etc.

Diodos de emf reverso deben montarse en paralelo a las bobinas de los relés, pero en modo inverso (por lo que atrapa la back emf). Tuve la suerte de que mi relés vinieron con diodos, así que mis consejos no mostrarlas. (broche de presión!)
