Paso 2: algo hecho.

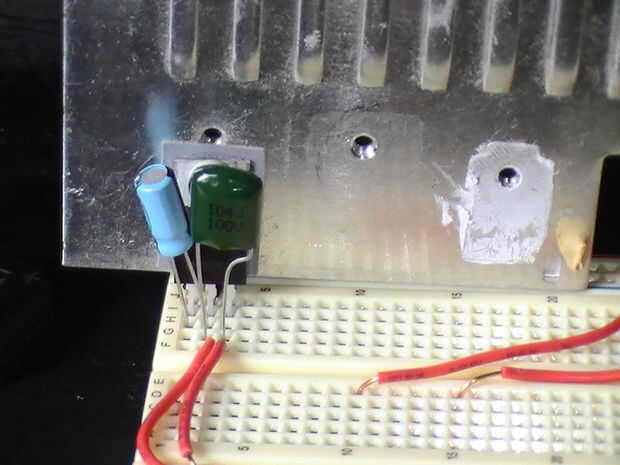

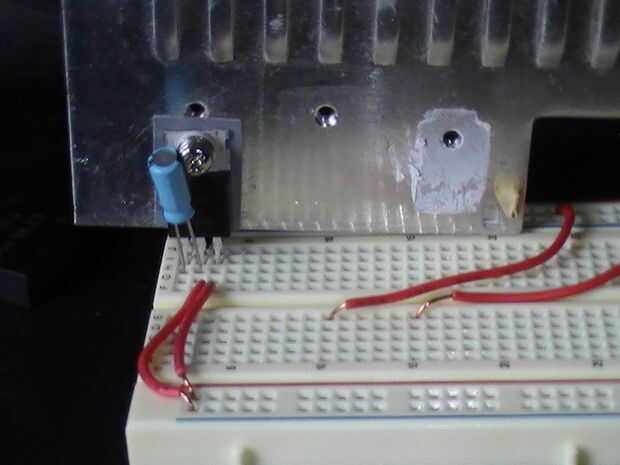

el primer paso es el regulador de voltaje, lo tengo en la esquina de la Junta que le estorbe en su mayor parte. entre la entrada y el suelo ponen el condensador electrolítico asegurándose de mantener la polaridad correcta. entonces usted necesita conectar una tapa de película metálica entre el pin de salida y el suelo.
Esto se supone para suavizar la salida así que tenemos una constante 5 volts en lugar de un caótico 5 volts, no es necesario para lo que estoy usando para pero es buena práctica hacerlo de todos modos.

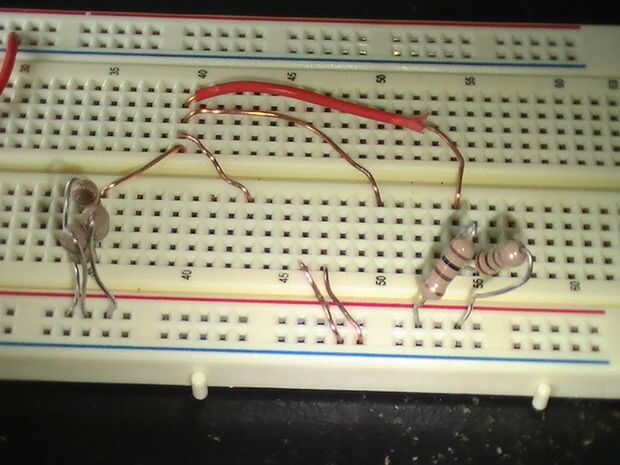

el siguiente paso es resistentes a las, son cada cien ohmios por lo que con el fin de atraer la cantidad de amperios que queremos, aproximadamente 160 miliamperios que queremos poner en paralelo. Esto hace que la ecuación para la resistencia paralelo 1/(1/100+1/100+1/100+1/100+1/100)
para ahorrar un poco de matemáticas sale a aproximadamente 25 ohmios o menos. Ley de ohms es i = v/r, por lo que enchufe en nuestros valores, 5 voltios/25 ohmios = aproximadamente 200 miliamperios.

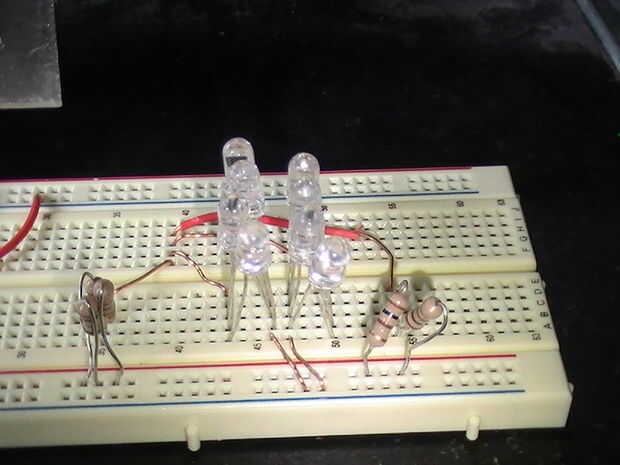

el paso final de todo esto es los LED ellos mismos, que se supusieron que cada unos 3 voltios y 20 miliamperios, ponerlos todos en paralelo con las resistencias por lo que realmente estoy presionando más amperios a través de ellos que debe, oh bien. trabaja. Tah dah!
ahora en un arrebato de ironía o algo cerca de él para demostrar el circuito trabajado antes de mi última técnica que realmente necesitaba usar las propiedades de los diodos de leds para comprobar que una fue positiva y negativa.
