Obtener Metal piezas láser o corte por chorro de agua: una guía (1 / 3 paso)

Paso 1: Diseño de su parte

Consideraciones de diseño:

• Muchas tiendas serán reacios a cortar las aberturas, con láser o chorro de agua, que son más pequeñas que el ancho del material. No no se puede hacer, pero puede que tenga que mirar alrededor para un poco.

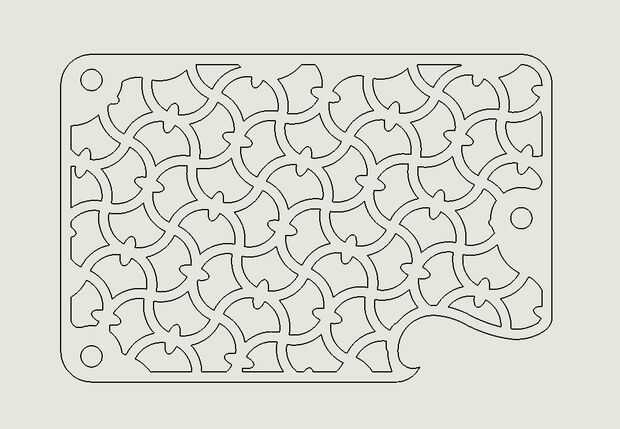

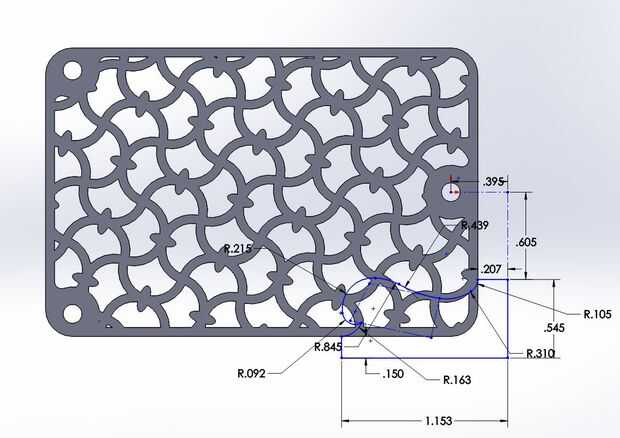

• Puede dibujar la pieza en cualquier software que se puede exportar a un archivo DXF o DWG. Nunca he encontrado una tienda que acepta archivos SVG, pero eso no significa que no hay ninguno. Su dibujo debe ser compuesto por líneas, no relleno o texto.

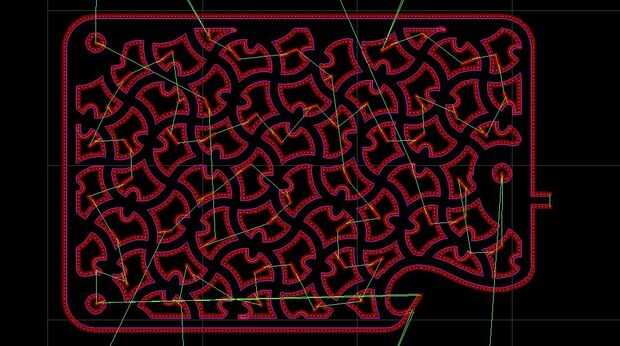

• Por lo general, no se preocupe de dibujo en las esquinas redondeadas para compensar el corte de la fresa. El software que utilizan las tiendas a su dibujo en una trayectoria de herramienta encargará de eso (ver herramienta cerca ruta cuadro arriba)

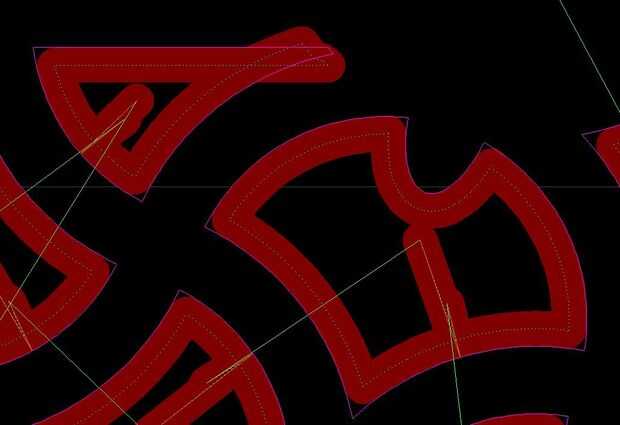

• La excepción a lo anterior es cuando tienes perforaciones muy pequeñas. La misma foto anterior muestra la trayectoria de la herramienta como el operador conductor puede verlo. La zona roja es donde realmente se cortará la herramienta, y la línea morada es la línea dibujada. Puedes ver que el software no sabe cómo manejar las aberturas pequeñas. Cuanto más usted puede evitar que, el menos tiempo que la tienda va a pasar a jugar con su archivo, que significa menos que le cobran a cortarlo.

Consideraciones de costo:

• Hay una cierta cantidad de tiempo que una tienda pasará a configurar su proyecto ya sea una parte o 200. Tienen que lidiar con los archivos, comunicarnos con usted, conseguir el material en y fuera de la mesa, etc.. Algunas tiendas tienen una 'cuota inicial más de la configuración' de $60 o menos, otros simplemente añadirlo a su cita. Tenga en cuenta que los más pequeños su orden, el más grande que el costo de instalación se va a ver en relación en el diseño.
• Siempre puede dejar una tienda sabe que su proyecto es un prototipo, y que va a pedir más si funciona. Podría compensar parte del costo de instalación en futuros pedidos. Hacer esto a menos que realmente piense en hacer más piezas en el futuro.
