Paso 1: soldadura
En primer lugar suelde el ESP-12 adaptador de junta. Debe respirar profundo y aguanta la respiración para soldar los pines pequeños. Je je.. no realmente, pero seguro que necesitas un buen lugar tranquilo y constante respiración para conseguir un buen resultado de la soldado.
En segundo lugar, la soldadura de los 3, 3V regulador de potencia en la parte inferior del tablero.
Luego viene las cabeceras de pin. En mi primer ESP-12, había soldado las cabeceras pin normalmente. Más tarde encontré que no es amistoso protoboard porque la Junta adaptador toma todo el ancho del tablero. Ninguna forma de cables de puente conectar a ESP-12 pernos a menos que pongan algunos cables de la parte inferior de la Junta para el espacio abierto.

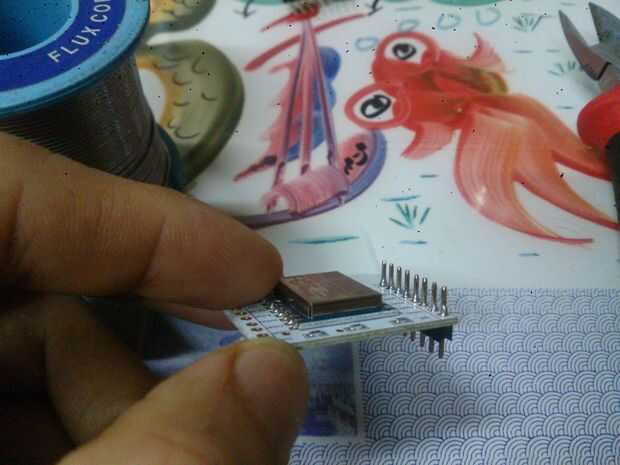

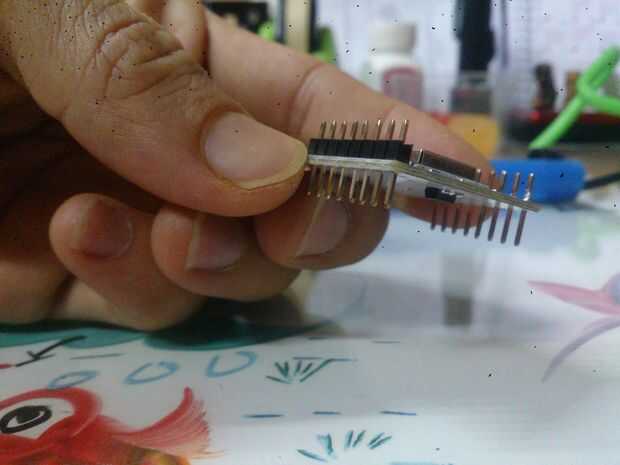

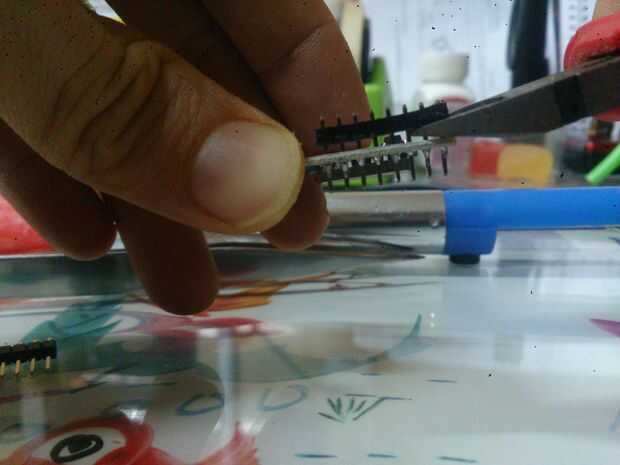

Segundo intento, que mod las cabeceras de pin para que salgan la mitad arriba y mitad en la parte inferior de la Junta. Puse los headers desde lo alto de la partida de fondo y de la soldadura de la parte superior [imagen #1]. Luego use cortador o cortador de alambre o unas pinzas para quitar el plástico negro que sostiene los pernos [imagen #2]. Vi que las cabeceras de la parte inferior son más largas y luego los encabezados principales, mientras que necesitamos las cabeceras arriba bastante para conectar con los cables de puente Rúbrica femenina. Así que yo diría que usted debe poner las cabeceras de arriba a abajo y luego de la soldadura de la parte inferior de los pines [imagen #3]. Ahora podemos sentar ESP-12 en la protoboard y también conectar los pines con los cables de puente Rúbrica femenina.

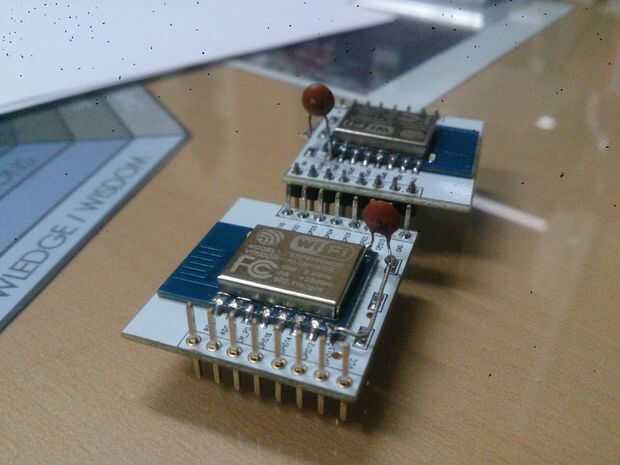

En la imagen #4 ves que suelde un 104 (0.1 uF) disociación condensadores entre VCC y GND, que es cuando estaba desesperada que hace este módulo a trabajar (-_-") algunos artículos dijo que sólo es necesario cuando tenemos varios auto-reinicios no deseados. Finalmente retirar la tapa y guárdelo en la caja. Nunca se sabe que podría necesitarlo más adelante...
