Paso 4: Sistema de medición
Nota : Paso 12 explicará cómo funciona el sistema de medición
El sistema de medición es quizás la parte más complicada del cañón, y requerirá de muy de algo de trabajo conseguirlo trabajando perfectamente.
Al usar roscado piezas, es útil saber que existen muchas diferentes clasificaciones de tipos de roscas. Hay hilos de compresión (FIP) y tubos (MIP). Utiliza este diseño de un metro, y así se cambiará entre los dos una o dos veces. Esto es solo mi particular diseño, así que si usted puede pensar en algo mejor, adelante.
La lista de piezas es el siguiente:
-Un 4 pulgadas silla de latón de 3/4 de pulgada

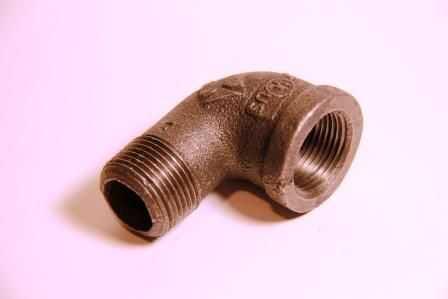

-3/4" codo de 90 grados

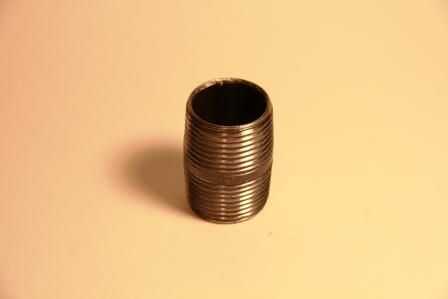

-niple de 2 pulgadas de 3/4"

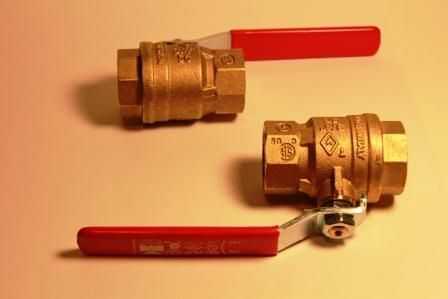

-3/4" válvulas de bola (2)
-3/4" tubo de 24 pulgadas roscada en ambos extremos

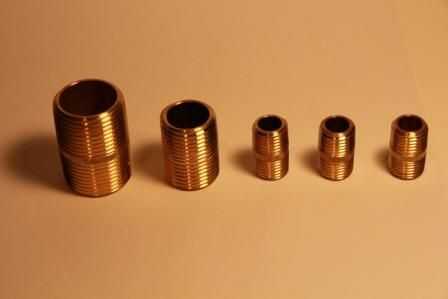

-niple de latón de 3/4"

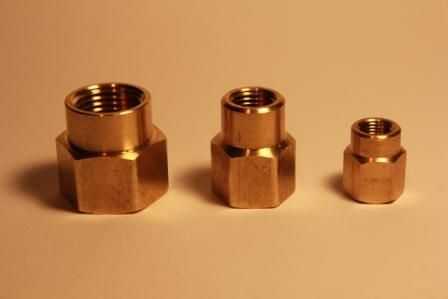

-3/4" a 1/2" acople reductor de tuberías
-1/2" niple de latón
-1/2" a 1/4" acople reductor de tuberías
-niple de latón de 1/4"(3)

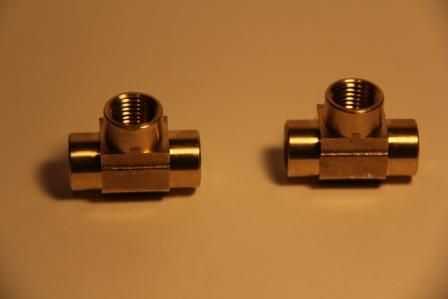

-1/4" tee de bronce (2)

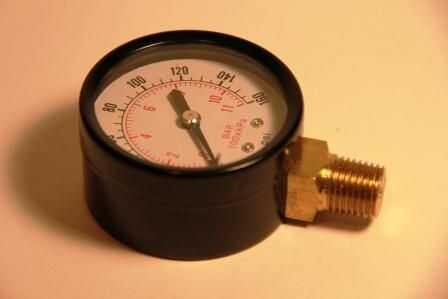

-1/4" presión de calibrador (MIP)

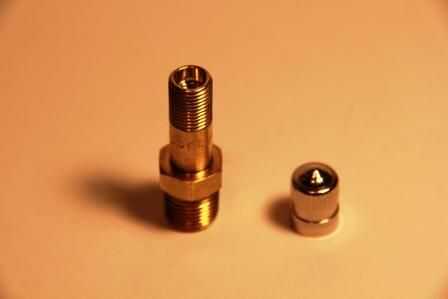

-1/4" válvula Schrader (FIP)

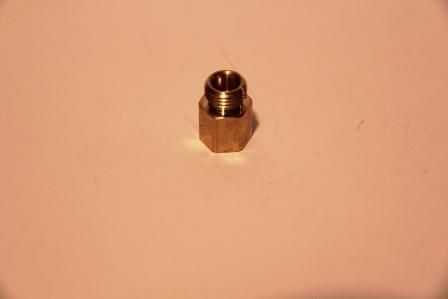

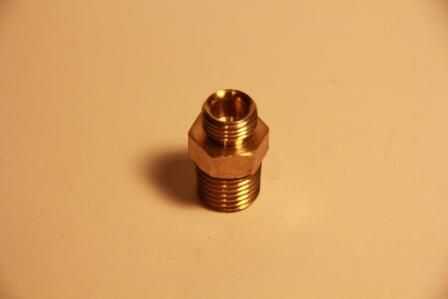

-1/4" FIP al adaptador de MIP (para conectar el Schrader a la t de cobre amarillo)

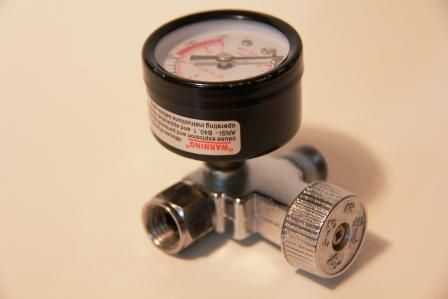

-1/4 regulador de presión con manómetro
-1/4 compresión conector con adaptador de MIP (Conecte el extremo del metro a la manguera de vinilo)

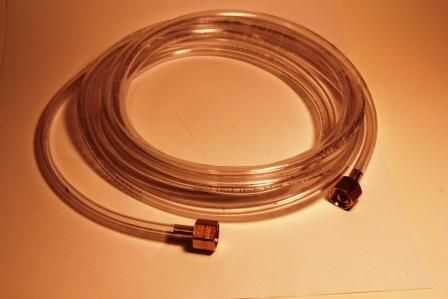

-5 pies 1/ 4" tubo de vinilo
-1/4" conector de compresión (para fijar al final de la cabeza del soplete)

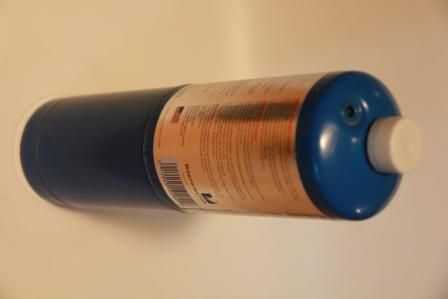

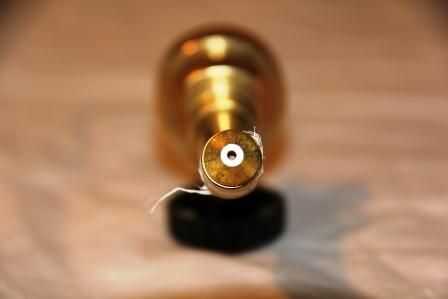

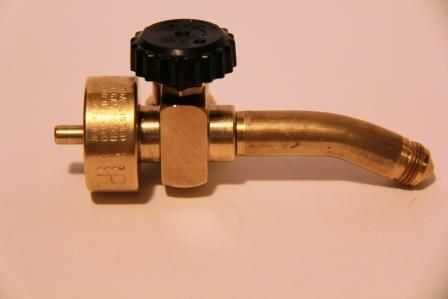

-Cabeza de antorcha de propano lápiz
El regulador no es absolutamente necesario ya que la antorcha de cabeza hace ya regula el flujo, pero es práctico y más permite una medición precisa.

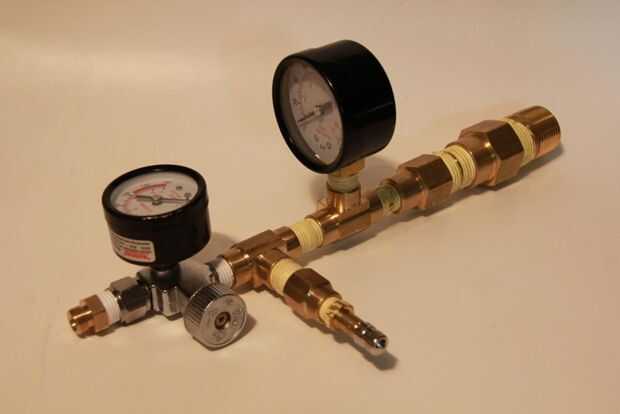

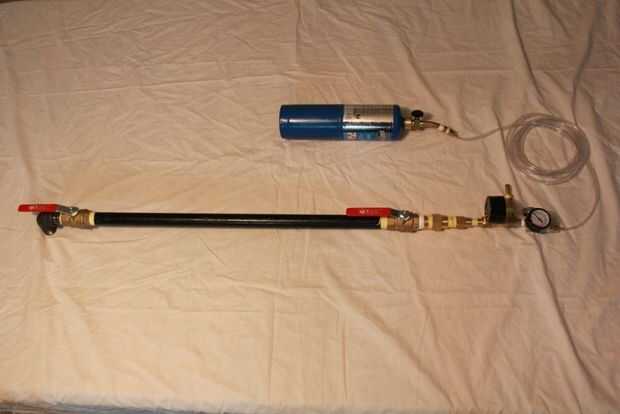

-Montar las piezas como se muestra en las siguientes imágenes.
