OctoPrint Mod para FlashForge Creator Pro (3 / 4 paso)

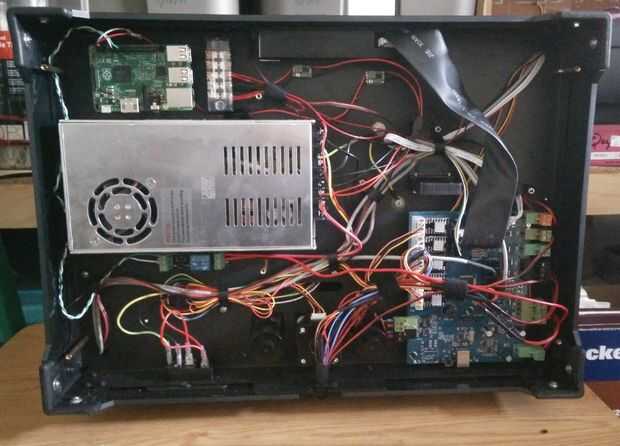

Paso 3: cableado

RPi:
  • + 24 VDC de fuente de alimentación--> entrada en buck converter **
  • Salida del convertidor buck (situado aproximadamente en + 5.14V)--> + 5V pin en el Pi *

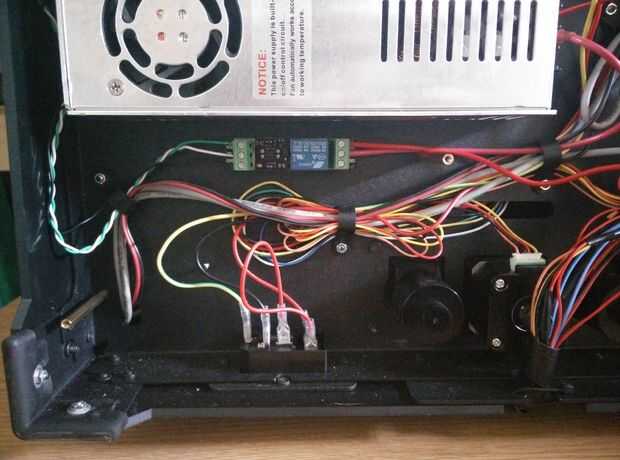

Relé **:

  • + 24VDC en PSU--> COM el relé
  • --> NC relé + 24VDC enchufe en Mightyboard
  • + 3.3VDC en Pi--> VCC en relé (con 3.3VDC relé)
  • GPIO en Pi--> IN relé
  • GND en Pi--> GND en el relé

Recomiendo para configurar su servidor como normalmente cerrada en caso de que tu Pi es hacia abajo, si tu impresora es a merced de la Pi a fin de. Desventaja divertido de que sea normalmente cerrado es si apaga la impresora desde el Pi y luego apague el Pi te vuelva a encender la impresora. ¿Puedes adivinar por qué? :)

Botón RESET:

  • Consulte la guía de aquí sobre cómo conectar un botón de reset. Asegurarse de que usted lo pone en algún lugar fácilmente accesible porque es un dolor en el trasero a la Pi una vez termines!

* Por el libro recomienda tienen polaridad y protección del fusible si alimentar el Pi de + 5V pin, pero no se hace en este instructable.

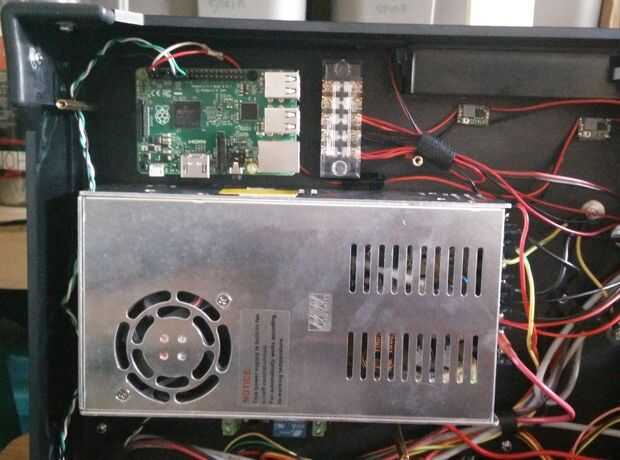

** El relé y buck converter se montaron en el Pi usando cinta de doble cara.
