¿Ocular de CCD para binoculares (3 / 4 paso)

Paso 3: Montar el módulo CCD:

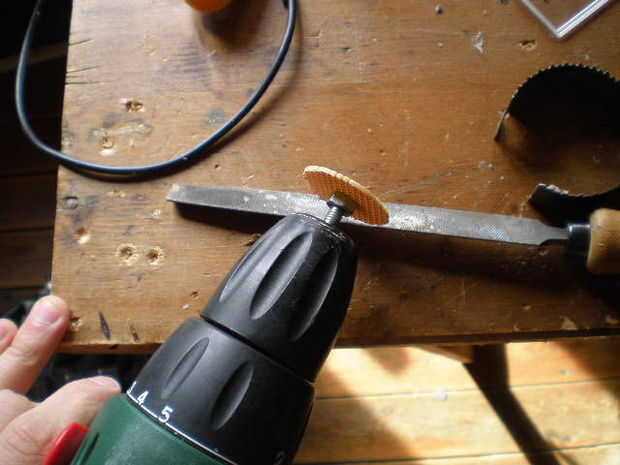

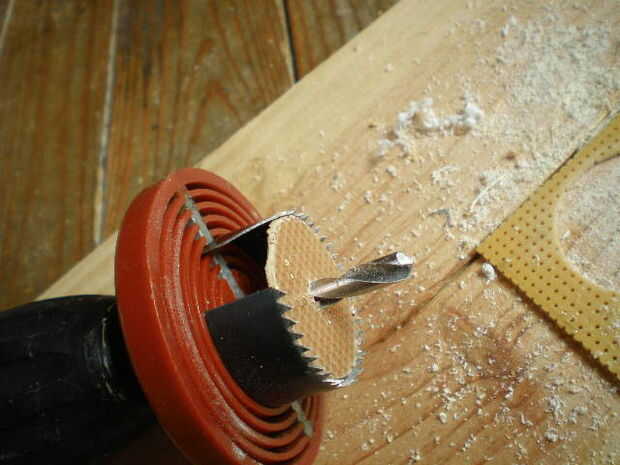

Desea que los CCD que en medio del tubo, por lo tanto, usar un serrucho para cortar un trozo de perfboard un poco más grande en diámetro que el tubo de PVC, luego poner un tornillo por el perfboard y colóquela en el taladro. Arena hacia abajo en un archivo hasta que encaje bien el tubo.

Como ya se mencionó en el paso 1, los componentes electrónicos dependen en gran medida en el módulo CCD que tiene.

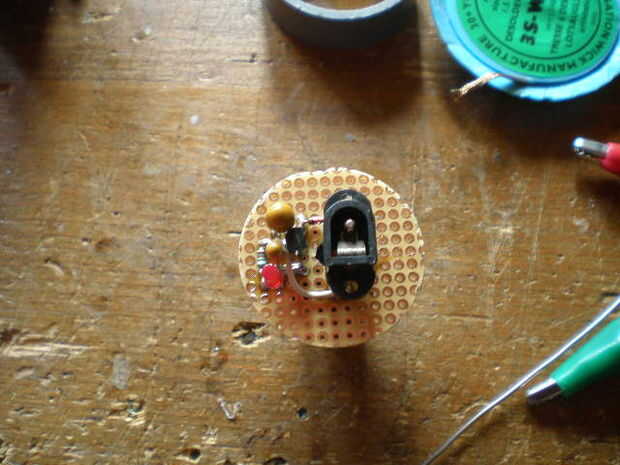

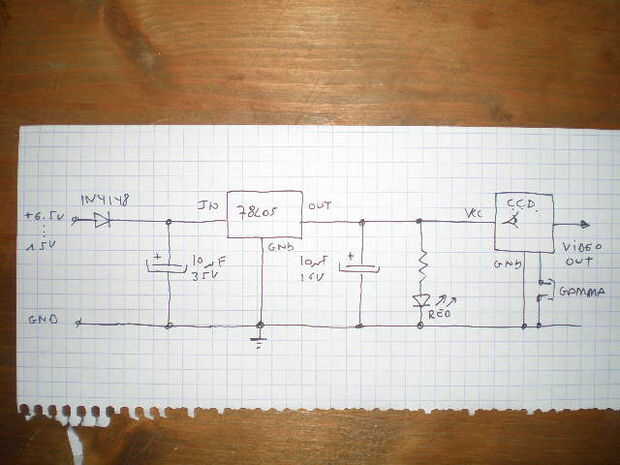

Para mi módulo, se necesitaba una fuente de alimentación de 5V. Estoy seguro de que el mundo no está esperando otra 78L 05 manual de reparacion, pero aquí es, por si acaso.
El puente con la etiqueta "gamma" en el CCD está allí para cambiar entre el uso de interior y al aire libre.

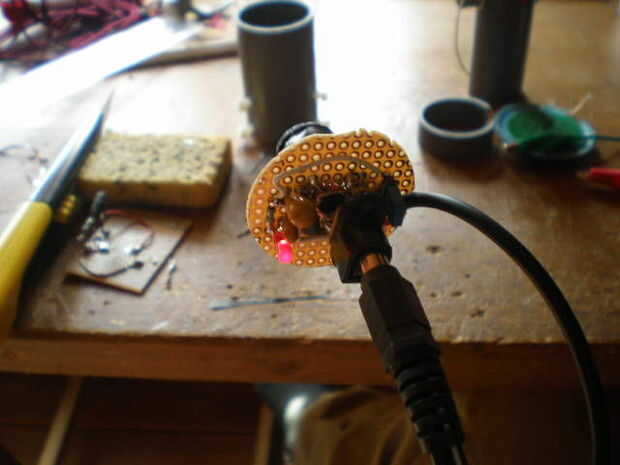

Los cables de soldadura o conectores para el módulo. Es más o menos depende de ti cómo conectar el módulo al exterior.

Tratar de que el módulo CCD como centrado posible sobre el perfboard, Esto facilitará la alineación más tarde. No te preocupes si no consigues exactamente en el centro: eso es lo que los tornillos de nylon en el tubo se para.

A continuación viene un paso importante: ajustar el enfoque de la CCD. Hay un pequeña lente en la parte superior. Mi módulo, tuve que aflojar casi por completo para llegar bien en foco correctamente a un cuadro a pocos metros lejos de la pared. Una gota de adhesivo de silicona mantiene la lente en su lugar.
