Paso 1: diseño
La idea de este proyecto fue bastante simple: quería hacer una caja de chapa de madera que se convertiría en una lámpara con sólo pulsar un botón. Siempre he amado cortinas de lámpara de chapa de madera, pero no soy arrogante diseño y quería algo un poco más moderno. La idea de luz brillando a través de la madera es encender la expectativa de su cabeza de madera siempre es opaco, esto hace que sea transparente! El diseño del bloque viene del este, ¿por qué no hacer el punto haciendo la lámpara parecen ser un bloque sólido de madera hasta que se encienda? El foco en forma de recorte agrega otra capa de juego que creo.

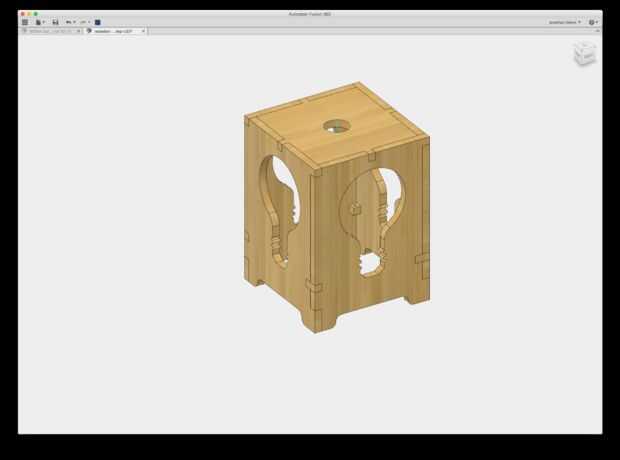

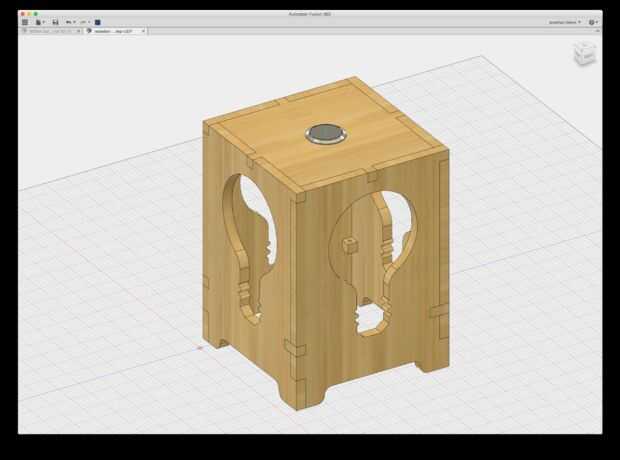

He diseñado esta pieza en fusión 360 (como casi todo lo demás Iv'e hizo el año pasado) porque es gratis , por tiempo indefinido, si haces menos de $100 K al año en las cosas uso para, y lo hace todo lo que necesito de forma rápida y fiable.
El youtube video en este paso es un rápido tutorial sobre cómo diseñar algo de fusión usando parámetros. Al diseñar con madera contrachapada, puede ser muy difícil repetir un diseño, si usas un corte de plantilla o láser. Espesores de la madera varían de productor a productor, e incluso lote a lote, por lo tanto un parámetro principal se pueden modificar. Al diseñar las cosas de esta manera, sólo puede cambiar el parámetro "grueso" del. 23" a. 24" cuando viene un lote diferente, y la geometría se actualizará automáticamente. Tarda un poco más atención que simplemente algo modelado sobre la marcha, pero una puntada a tiempo ahorra 9!

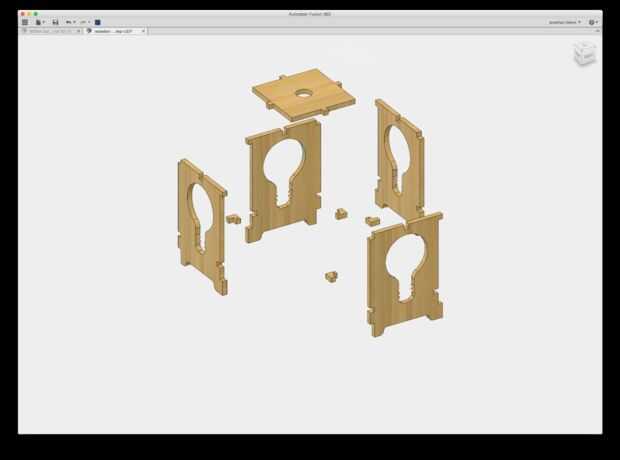

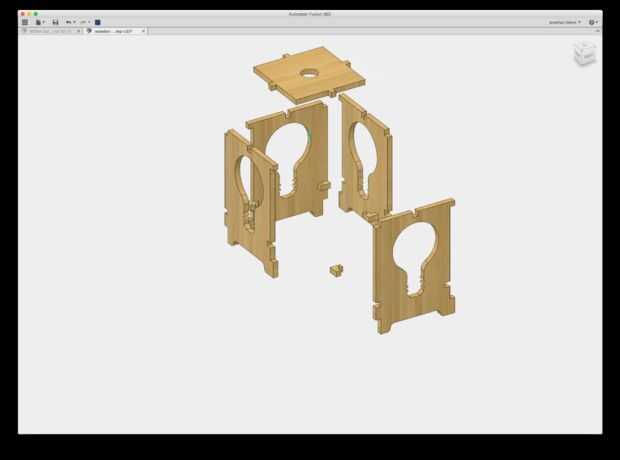

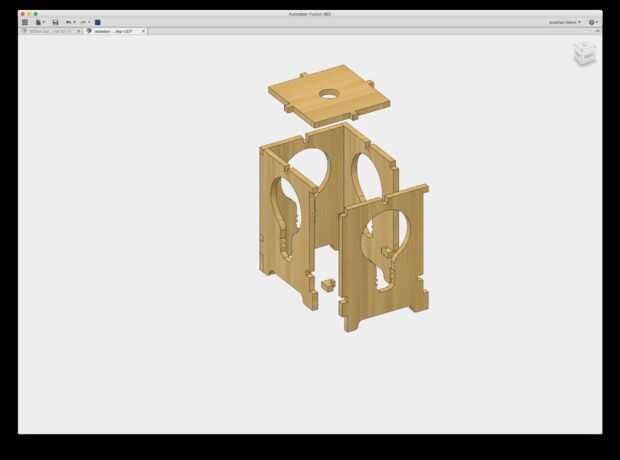

Los cuatro de los lados son idénticos con la pequeña lengüeta / ranura de conexiones, y piloto de cuatro repisas con orificios para el alojamiento de interior LED.
El archivo .f3d es la fusión, y los archivos DXF son los dibujos 2D para corte por láser o sierra de cinta / del corte del rompecabezas.
