Oculta la silueta de lámpara (4 / 5 paso)

Paso 4: Montaje eléctrico

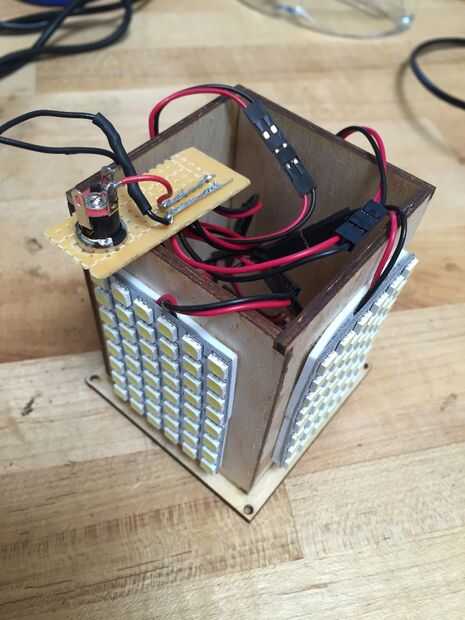

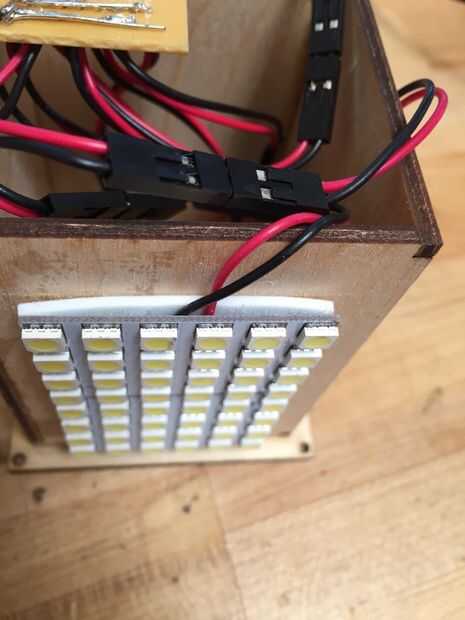

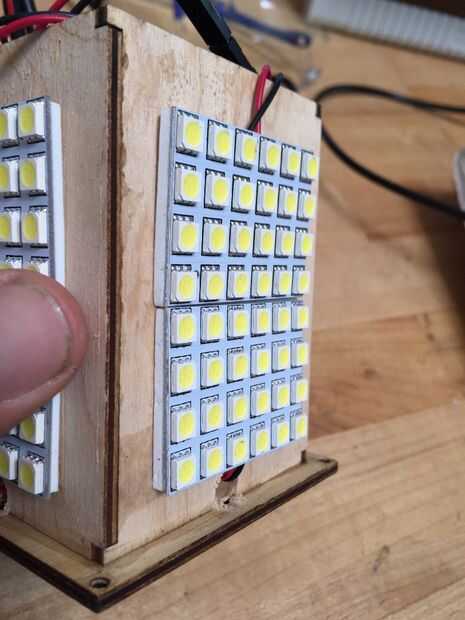

  1. Utilicé la cinta de doble cara que los paneles de LED viene con un fijo para el centro de cada panel de la cubierta.

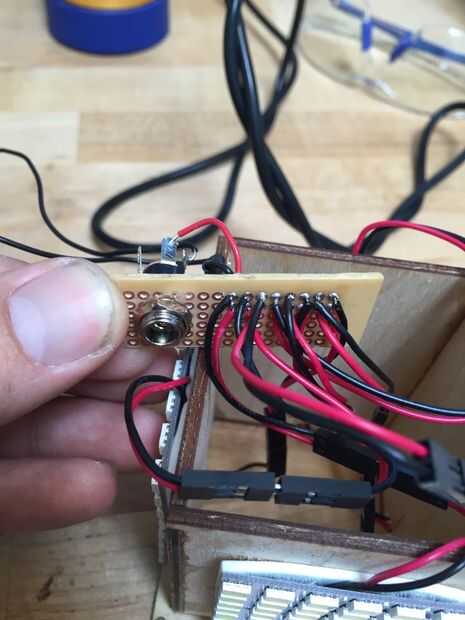

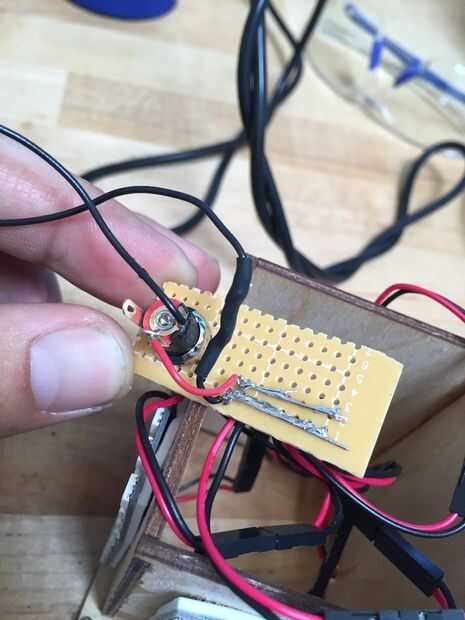

  2. Usé los arneses los paneles vinieron con y había soldado en paralelo con un pedazo de placa. En otras palabras, todos los cables negros Conecte al cable de la patilla central de la toma, y todos los cables rojos Coloque en la manga externa del encaje.
  3. He probado la configuración con el AC adaptador de funciono!

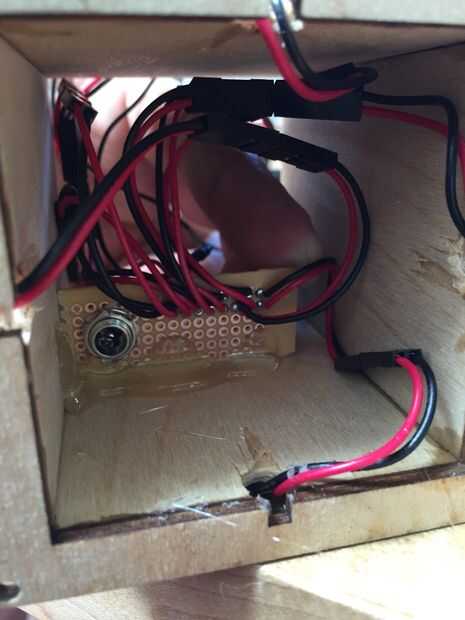

  4. He utilizado pegamento caliente para fijar la placa en el interior de la pieza de inserción. Sé que no es la manera más profesional para realizar esta conexión, pero funciona y es fácil.

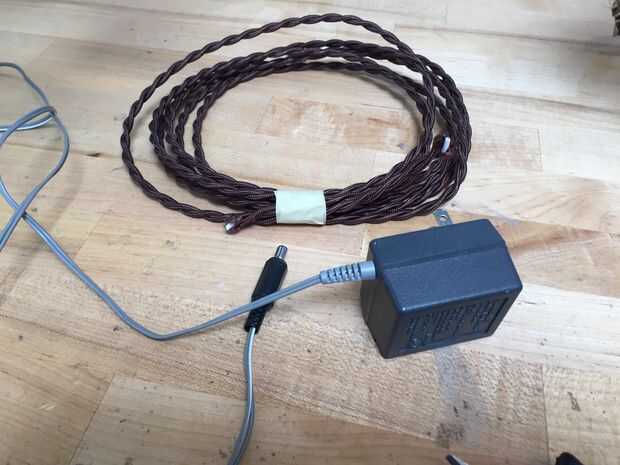

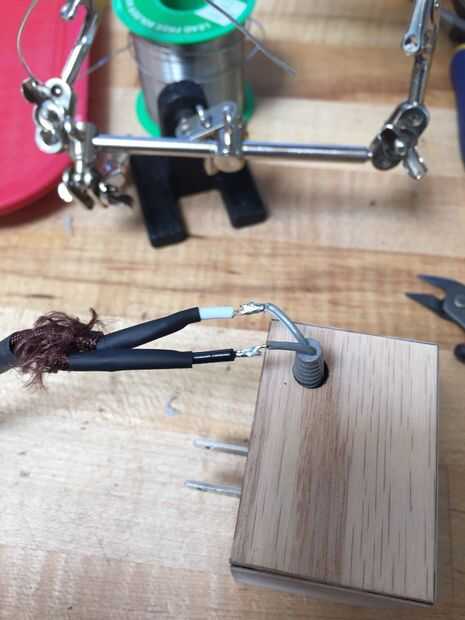

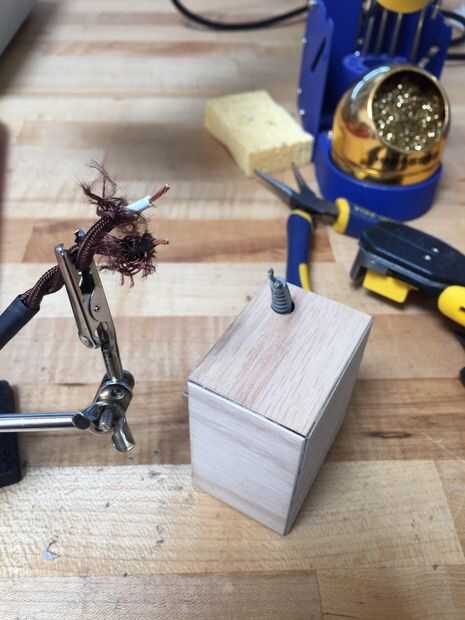

  5. Me gustó el alambre plástico barato, gris que viene con el adaptador de CA, usé un cable de la lámpara de tela envuelto para sustituirlo. I soldar el cable de la lámpara a los cables cortos del adaptador de CA y utiliza algunas tubería encogible para proteger los cables.

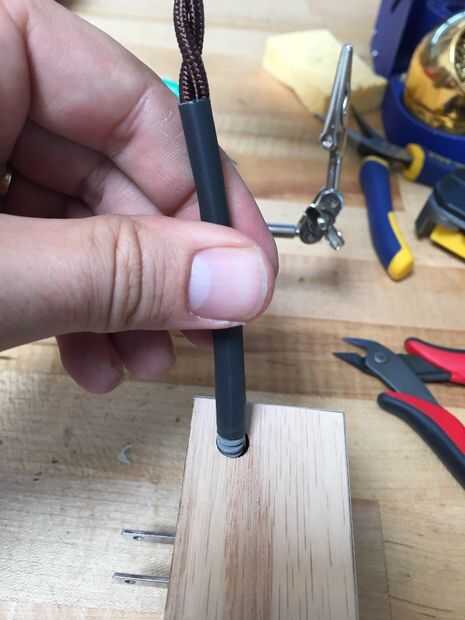

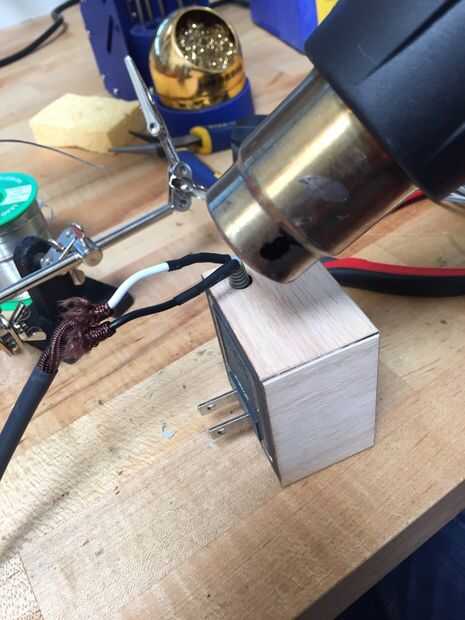

  6. Usé un pedazo más grande de tubería encogible para encerrar la pieza todo empalmada que sale del agujero en el recinto de adaptador AC.

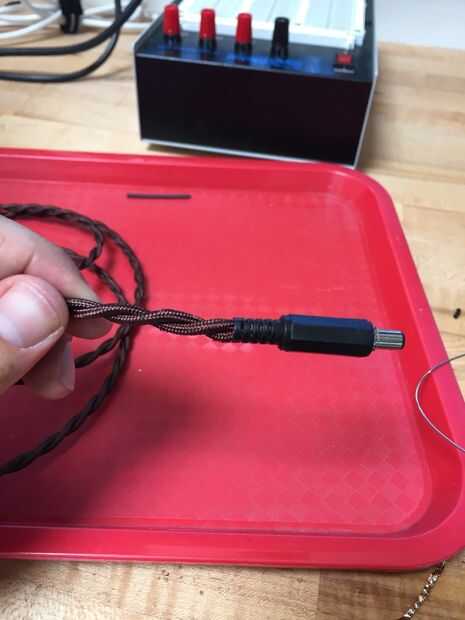

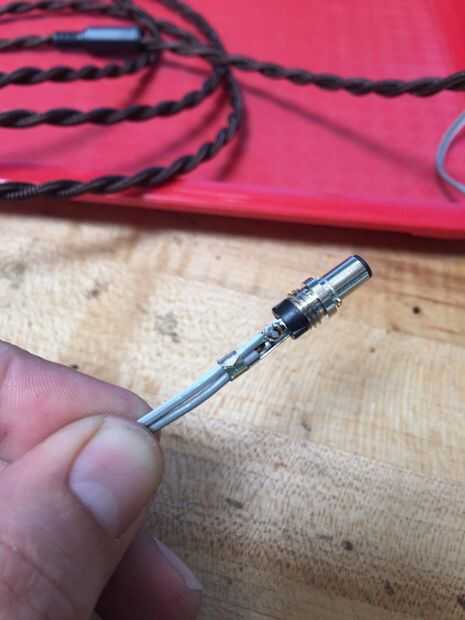

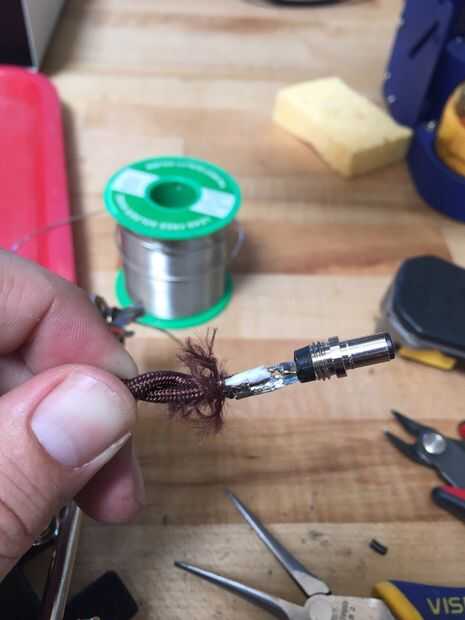

  7. He desmontado el conector desde el extremo del cable del adaptador AC y soldadas al extremo del cable de la lámpara. Recuerde, esto es CC, por lo que es realmente importante hacer un seguimiento de + y -.

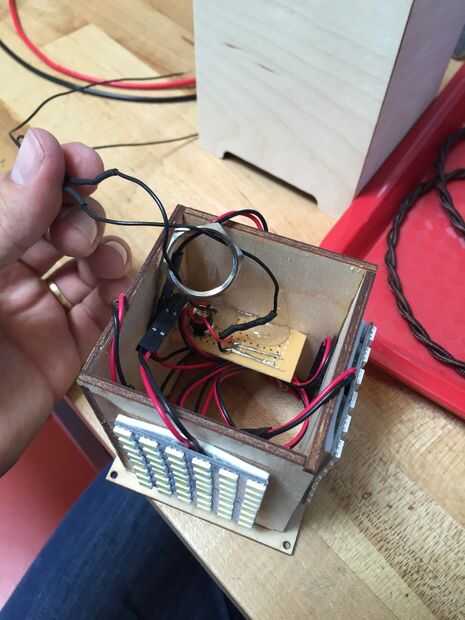

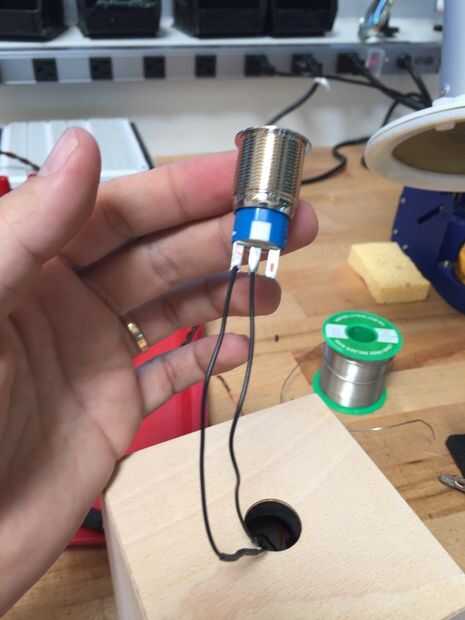

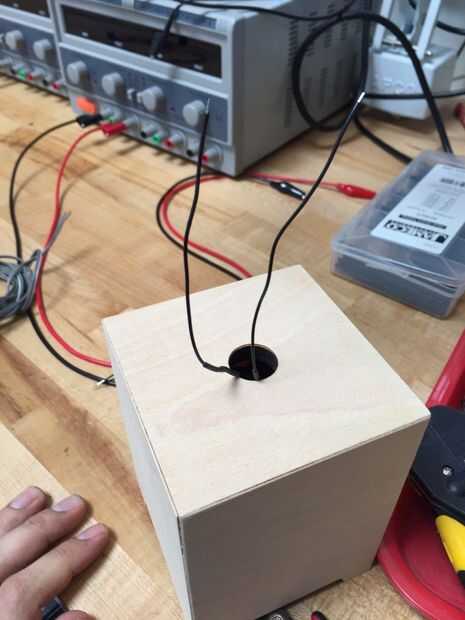

  8. Para prepararse para el cambio en mi circuito, he dejado dos largo conduce al - lado de la toma para conectar al conmutador a través de la parte superior de la caja. Yo les soldadas a los cables por defecto-off en el interruptor.

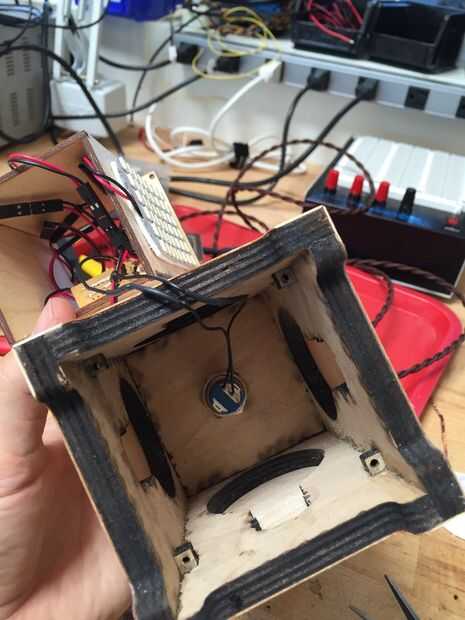

  9. Con los cables de soldar, yo enroscada la tuerca a mantener el interruptor en su lugar. Esto fue difícil porque la caja es demasiado pequeña para caber en mis manos.

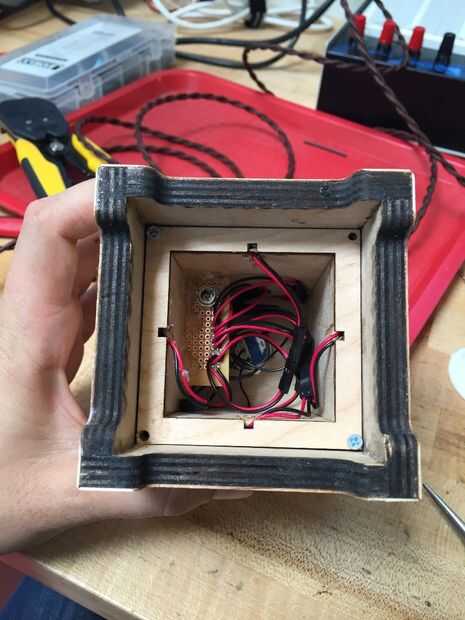

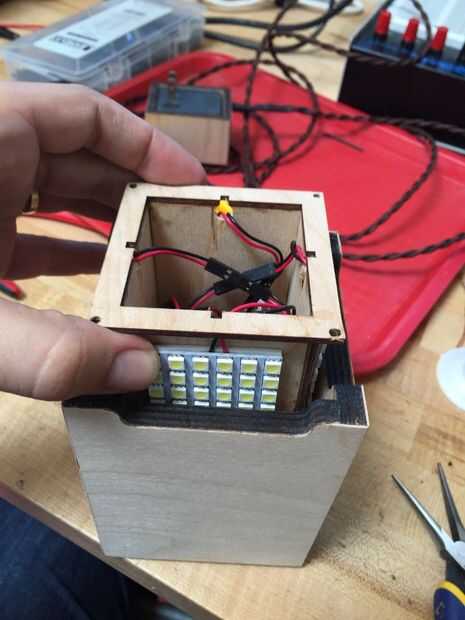

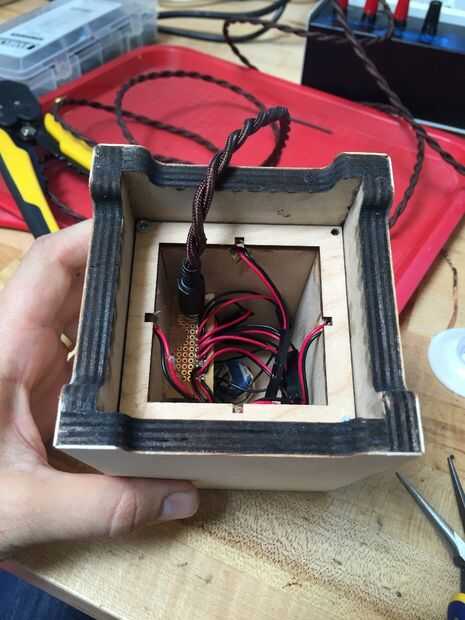

  10. Con todo cableado, he insertado el cuadro de LED y atornilla con algunos tornillos pequeños para madera.
  11. El cable de alimentación se conecta a la board de pan dentro de la caja.
