Paso 4: Prototipo del circuito
Debido a la complejidad de este circuito, es una muy buena idea al prototipo del circuito en un protoboard sin soldadura antes de soldar nada. El acelerómetro, cuando se llevó a cabo en la posición de retratos e inclinada hacia atrás, debe activar el LED verde a la luz y empezar a grabar [un dim LED roja parpadeará en la pantalla de tarjeta SD durante la grabación]. Si no hay tarjeta SD se inserta en el escudo, el LED verde debe parpadear. Una grabación de prueba y comprobar la calidad. Puede ajustar la ganancia en el MAX4466 girando un tornillo en la parte posterior del amplificador.

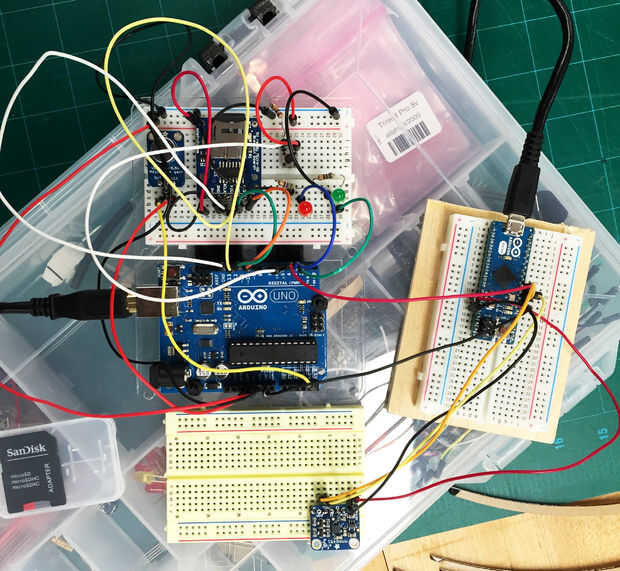

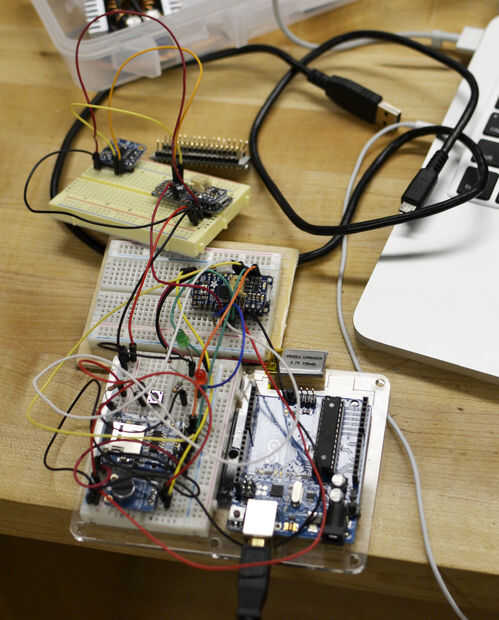

Una advertencia justa aunque - en pasos posteriores, arme el circuito como pequeña forma como puedo gestionar, para hacerla fácilmente ocultables. Si utiliza el headerpins que vienen con todos los componentes y soldarlos a los componentes, va a ser más difícil de hacer tu circuito final compacta. Yo personalmente el prototipo del proyecto en un Arduino Uno y un Arduino Micro.
