Paso 5: ¡ Es tiempo de soldadura!
Porque el circuito final debe ser tan pequeño como sea posible y consiste en un lote de partes que se superponen, es importante para la soldadura en el orden correcto. Personalmente comencé con el 3V Pro.

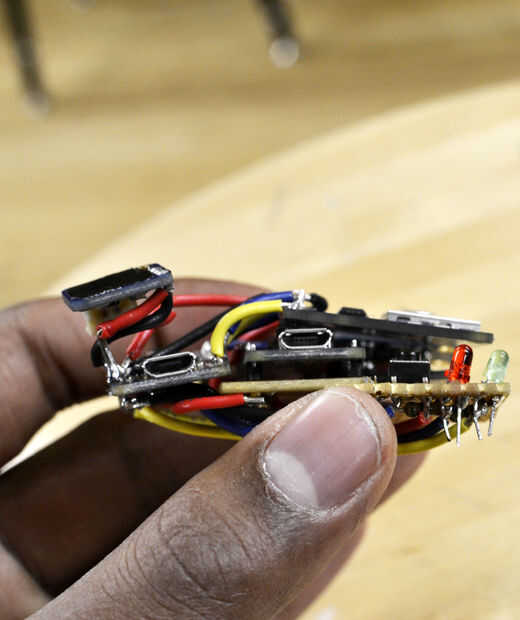

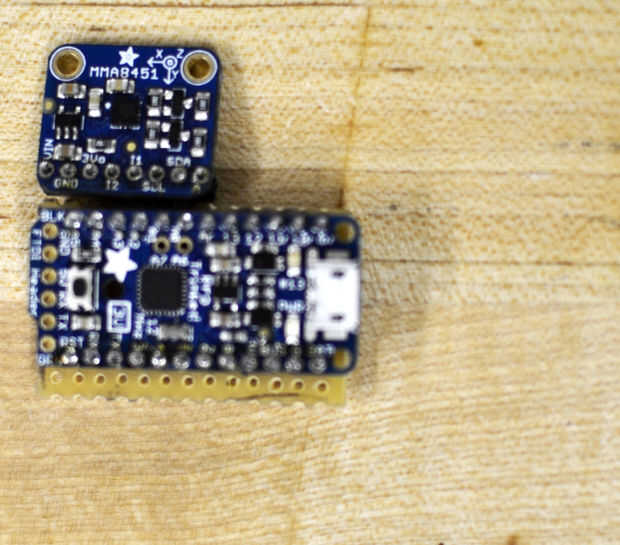

Para empezar a soldar con el 3V Pro, Oriente su acelerómetro de manera que se encuentra en la esquina superior izquierda de la 3V Pro, si el puerto USB es hacia la derecha, casi tocando el tablero. Tomar un trozo de alambre, el aislamiento y estañar con soldadura. Ello para pin A5 en la Junta de la soldadura. Trim/lata el otro extremo del cable a la longitud necesaria para alcanzar el acelerómetro [y a la longitud que usted está cómodo con]. Soldar al pin SCL en el acelerómetro. Lo mismo para conectar clavija A4 en el pin SDA. Conecte el pin 3V al pin de VIN en el acelerómetro. Conectar la clavija de la G a la tierra en el acelerómetro. Había soldado el cable 3V por encima de la Junta y el cable G debajo de la Junta, pero esto podría ser hasta preferencias personales [la imagen muestra que ambos soldados a continuación].
Trim/estaño alambre y soldar al pin 4, debajo de la [esta vez es importante]. También estaño y equipamiento alambre y soldadura del pin BAT + y el pin G.

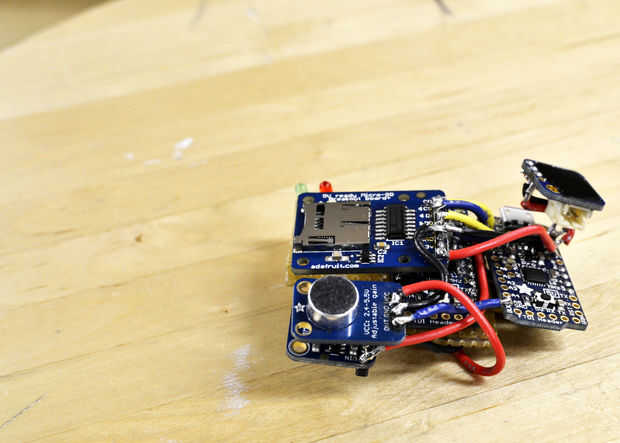

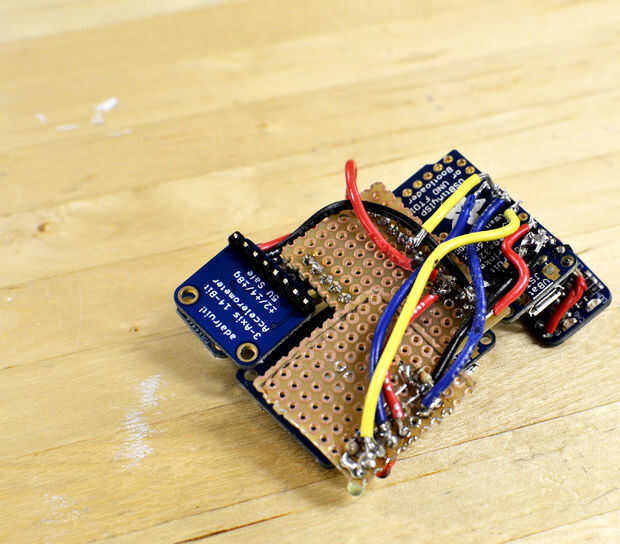

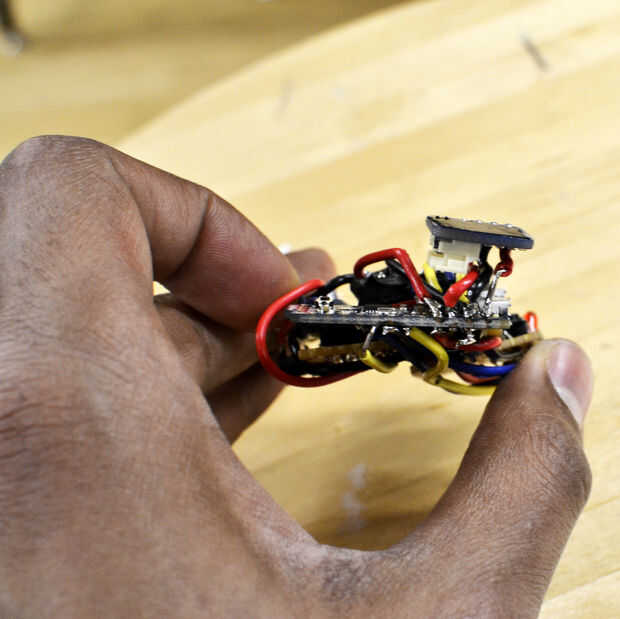

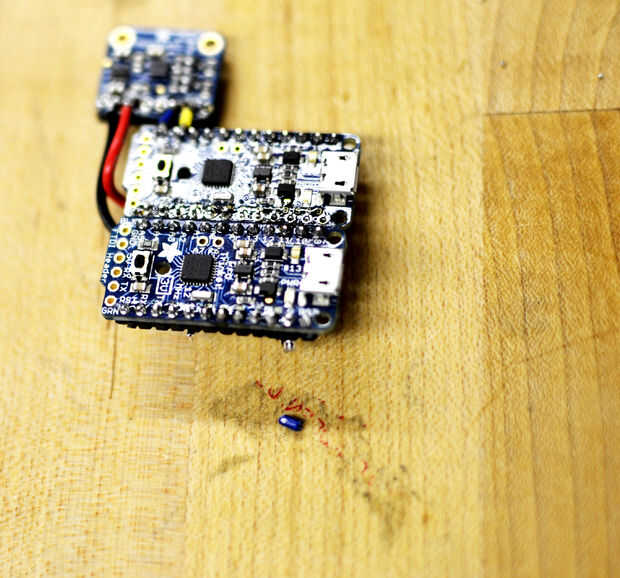

Pone 5V Pro inmediatamente por debajo de los 3V Pro, en la misma orientación [ver cuadro para la referencia, pero tenga en cuenta que el tablero inferior es una 3V Pro en la foto, pero debe ser un 5V Pro en la vida real [pasé por un montón de ensayo y error para conseguir este trabajo, por lo que algunas de las fotos del proceso son viejos]. Ajuste/de la lata el otro extremo del cable que se conecta a p en 4 en la 3V Pro. Este cable por debajo de los 5V Pro y estaño al pin 4.
El pin de salida de la soldadura en el MAX4466 a A5 en 5V Pro, teniendo cuidado de colocar el MAX4466 en la parte superior izquierda de 5V Pro sobre el acelerómetro. Suelde el cable con el conector de tierra, dejando el otro extremo del cable unsoldered por ahora. VCC de la soldadura al pin 3V en la 3V Pro. Yo serpenteaba este cable por debajo de la Junta.

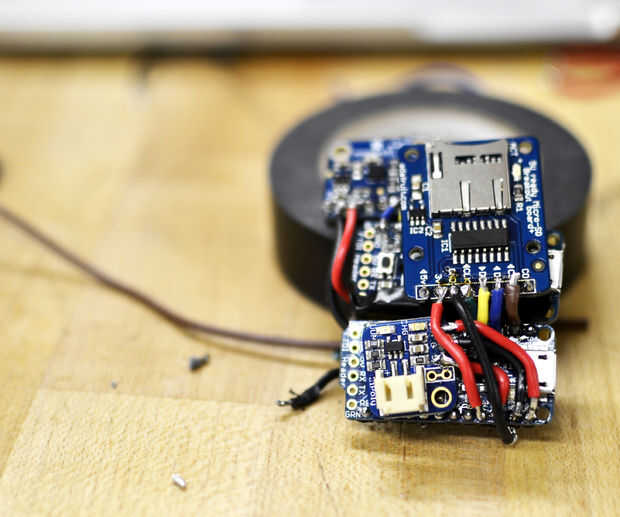

Coloque el protector de tarjeta SD en la parte superior el 3V Pro. El CLK de la soldadura de perno al pin 13 de 5V Pro, la DO pin a pin 12, el DI 11 pin a pin y CS 10 pin a pin por lo que la natural rigidez de los cables tiene la pantalla ligeramente elevado por encima de los 3V Pro [para evitar cortos]. Soldar el pin GND de MAX4466 para el pin GND en el escudo de tarjetas SD. Lata y equipamiento otro cable y soldadura para conectar a GND en el escudo de tarjeta SD y G en 5v Pro. Soldar el pin de 5V en el escudo al pin de 5V a 5V Pro. Suelde el cable de la BAT + en la 3V Pro al pin de 5V a 5V Pro, después de correr por debajo de los 5V Pro. Suelde el cable de G en la 3V Pro al pin de 5V G Pro.
La soldadura de los pines BAT +, G y 5V en la mochila LiPoly con los pernos BAT + G y autobús, respectivamente de 5V Pro. Coloqué la mochila debajo de la Junta de 5V y doblado para arriba sobre la junta después de soldar para reducir espacio.

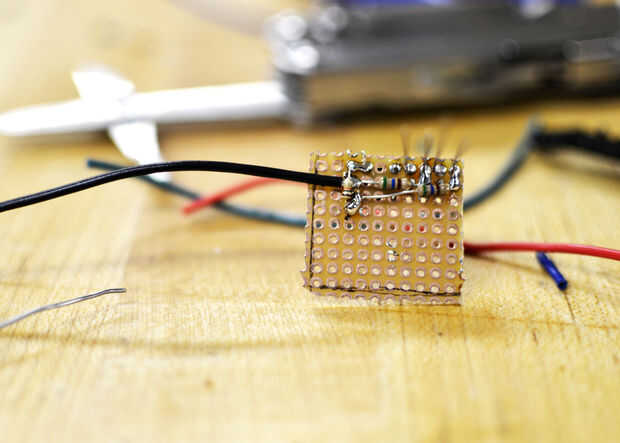

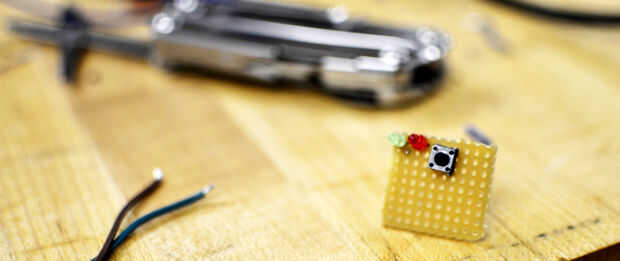

Soldar los LEDS y el pulsador en un pequeño rectángulo de una Junta de soldadura. Después de hacerlo, había soldado las resistencias de 560 Ohm a las patas negativas de los leds y la resistencia de ohmios k 10 a una pata del pulsador. Soldar las resistencias juntos, soldada a un alambre que corrí a G en 5V Pro. La pata positiva del LED verde se enciende al pin 6 5V; la pata positiva del LED va al pin 3. Un alambre entre la misma pierna de la tecla que tiene soldada a la resistencia de la soldadura y la clavija 5 5V Pro. La otra pata del pulsador [sé pulsadores tienen cuatro patas; Me refiero a la otra pata del mismo lado de la tecla] se conecta a 3V en el 3V Pro.
Coloque la batería en la mochila LiPoly y asegúrese de que todo está funcionando.
