Paso 1: Cosas que necesita
Tienes que estar familiarizado con el sensor de osciloscopio de auto diagnóstico. Probablemente la mejor herramienta para eso es Picotech .
Precio es alto. Por suerte aquí es una alternativa.

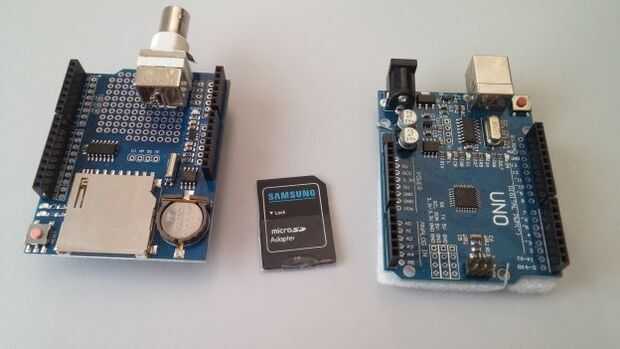

Se necesitan 3 cosas
Arduino Uno
(cualquier clon de arduino chino va a estar bien, por ejemplo: Uno R3 ch340, menores de 5$) Controladores para CH340
Shield Arduino SD
(cualquier clon chino va a estar bien, por ejemplo: "Arduino registrador módulo protector V1.0", menores de 6 años $)
Tarjeta SD (cualquier clase 10 tarjeta de tamaño completo 2 o 4 GB va a estar bien, menores de 5$)
Total: arduino + escudo SD tarjeta SD = menores de 15 años $
Tenga en cuenta que velocidad de muestreo máxima será determinada por qué tan rápido es tu tarjeta SD. Cada tarjeta SD es única y sólo por probar la tarjeta dentro de arduino puedes ver cómo está realizando. Es proceso de ensayo y error hasta encontrar la velocidad de muestreo máxima. NO hay otra manera!
También hay ningún punto en el uso de más de 4 GB tarjeta porque tienes que formatear en modo FAT16.
